Transistörler - IGBT - Tekil
SGW23N60UFDTM

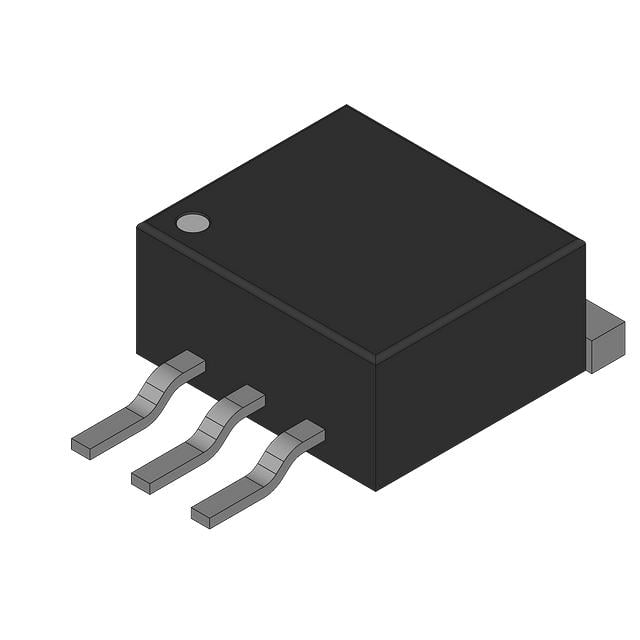

IGBT 600V 23A 100W D2PAK
- Üretici
- onsemi
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- SGW23N60UFD
SGW23N60UFDTM Hakkında
SGW23N60UFDTM, onsemi tarafından üretilen 600V IGBT transistördür. 23A maksimum collector akımı ve 92A pulslu collector akımı kapasitesine sahiptir. D2PAK (TO-263) yüzey montaj paketinde sunulan bu bileşen, 100W güç disipasyonu ile tasarlanmıştır. Vce(on) değeri 15V kapı gerilimi ve 12A collector akımında 2.6V olarak belirtilmiştir. 49nC gate charge ve 115µJ açılma / 135µJ kapanma switching energy'si ile düşük kayıp uygulamalarda kullanılabilir. -55°C ile 150°C arasında çalışma sıcaklığı aralığında stabil performans sunar. Endüstriyel sürücü devreleri, AC motor kontrolü ve anahtarlama uygulamalarında yaygın olarak tercih edilir. Parça durumu obsolete olarak işaretlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 23 A |
| Current - Collector Pulsed (Icm) | 92 A |
| Gate Charge | 49 nC |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Obsolete |
| Power - Max | 100 W |
| Reverse Recovery Time (trr) | 60 ns |
| Supplier Device Package | D²PAK (TO-263) |
| Switching Energy | 115µJ (on), 135µJ (off) |
| Td (on/off) @ 25°C | 17ns/60ns |
| Test Condition | 300V, 12A, 23Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.6V @ 15V, 12A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
