Transistörler - IGBT - Tekil

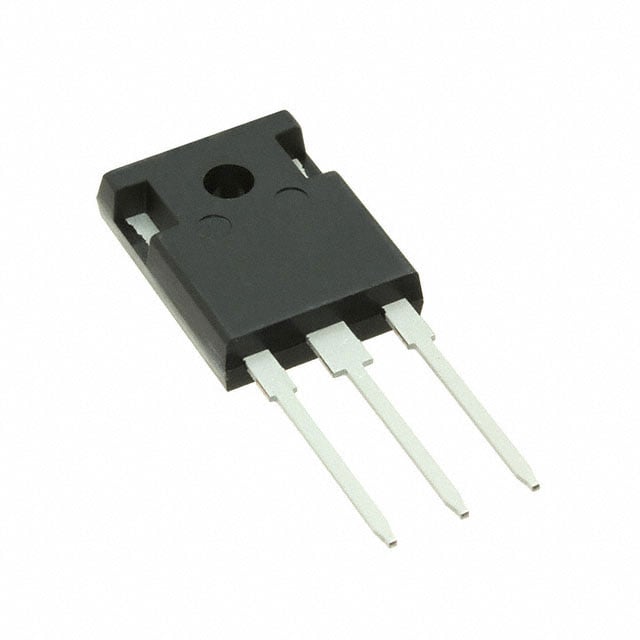

SGW20N60HSFKSA1
IGBT 600V 36A 178W TO247-3
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- SGW20N60HSFKSA1
SGW20N60HSFKSA1 Hakkında
Infineon Technologies SGW20N60HSFKSA1, 600V kollektör-emitter gerilimi ile çalışan NPT tipi IGBT transistördür. Maksimum 36A sürekli ve 80A darbe kollektör akımı kapasitesi ile güç anahtarlama uygulamalarında kullanılır. TO-247-3 paket tipi, Through Hole montaj tipinde üretilmiştir. 178W maksimum güç dissipasyonu, 100nC gate charge ve 690µJ switching energy değerleriyle düşük kayıp uygulamalar için tasarlanmıştır. -55°C ile 150°C arasında çalışma sıcaklığında stabildir. Şu anda süresi dolmuş (obsolete) durumda olsa da, endüstriyel DC/AC konverterler, motor sürücüler ve invertör uygulamalarında referans tasarımlar için kullanılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 36 A |
| Current - Collector Pulsed (Icm) | 80 A |
| Gate Charge | 100 nC |
| IGBT Type | NPT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Obsolete |
| Power - Max | 178 W |
| Supplier Device Package | PG-TO247-3-1 |
| Switching Energy | 690µJ |
| Td (on/off) @ 25°C | 18ns/207ns |
| Test Condition | 400V, 20A, 16Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3.15V @ 15V, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
