Transistörler - IGBT - Tekil
SGW13N60UFDTM

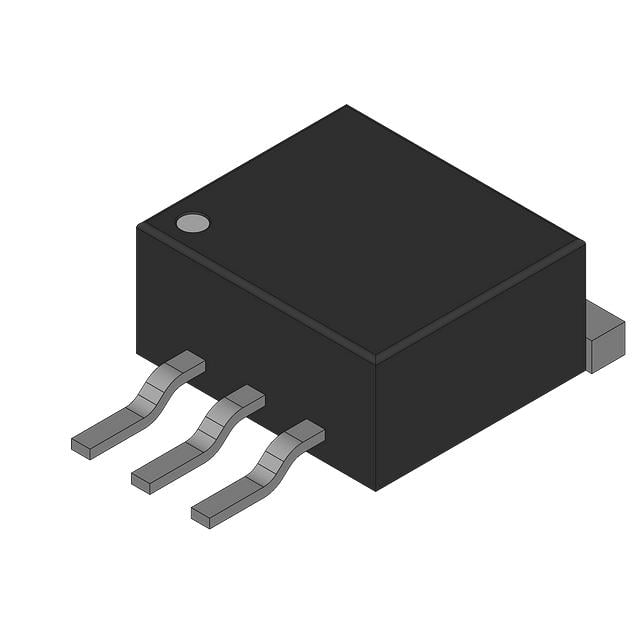

IGBT 600V 13A 60W D2PAK
- Üretici
- onsemi
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- SGW13N60UFD
SGW13N60UFDTM Hakkında
SGW13N60UFDTM, onsemi tarafından üretilen 600V sınıfı IGBT (Insulated Gate Bipolar Transistor) transistörüdür. 13A sürekli collector akımı ve 52A pulse akım kapasitesine sahiptir. D²PAK (TO-263) yüzey montajlı paket ile sağlanır. 60W maksimum güç yeteneğine ve 2.6V VCE(on) değerine sahiptir. Hızlı anahtarlama karakteristiğine sahip olan bu bileşen (20ns açılış, 70ns kapanış süresi), düşük switching enerji tüketimi (85µJ açılış, 95µJ kapanış) ile endüstriyel uygulamalarda kullanılır. SMPS (Switch Mode Power Supply), motor kontrol devreleri ve DC-DC konverter uygulamalarında tercih edilir. Şu anda üretimi durmuş (obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 13 A |
| Current - Collector Pulsed (Icm) | 52 A |
| Gate Charge | 25 nC |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Obsolete |
| Power - Max | 60 W |
| Reverse Recovery Time (trr) | 55 ns |
| Supplier Device Package | D²PAK (TO-263) |
| Switching Energy | 85µJ (on), 95µJ (off) |
| Td (on/off) @ 25°C | 20ns/70ns |
| Test Condition | 300V, 6.5A, 50Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.6V @ 15V, 6.5A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
