Diyotlar - Doğrultucular - Tekil

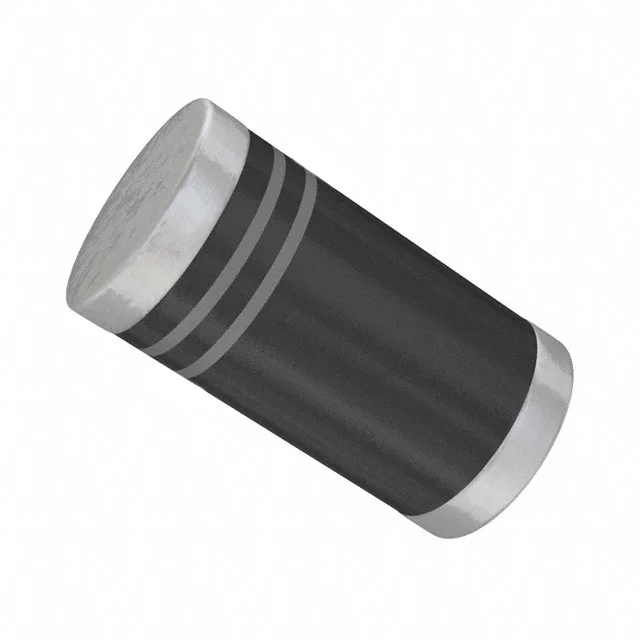

SGL41-20-E3/96
DIODE SCHOTTKY 20V 1A DO213AB
- Üretici
- Vishay
- Paket/Kılıf
- DO-213AB
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SGL41
SGL41-20-E3/96 Hakkında
SGL41-20-E3/96, Vishay tarafından üretilen yüzey montajlı Schottky diyottur. 20V ters voltaj ve 1A ortalama doğrultma akımı kapasitesi ile güç uygulamalarında ve anahtarlama devrelerinde kullanılır. 500mV'luk düşük iletiş gerilimi, hızlı enerji dönüşümü gerektiren uygulamalarda verimlilik sağlar. Fast recovery özelliği (≤500ns) ile RF devreler, AC/DC adaptörler, anahtarlamalı güç kaynakları ve güç yönetimi uygulamalarında tercih edilir. DO-213AB (MELF) paketinde sunulan komponent, -55°C ile +125°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 110pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 500 µA @ 20 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | DO-213AB, MELF |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | GL41 (DO-213AB) |
| Voltage - DC Reverse (Vr) (Max) | 20 V |
| Voltage - Forward (Vf) (Max) @ If | 500 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
