Transistörler - IGBT - Tekil
SGH40N60UFTU

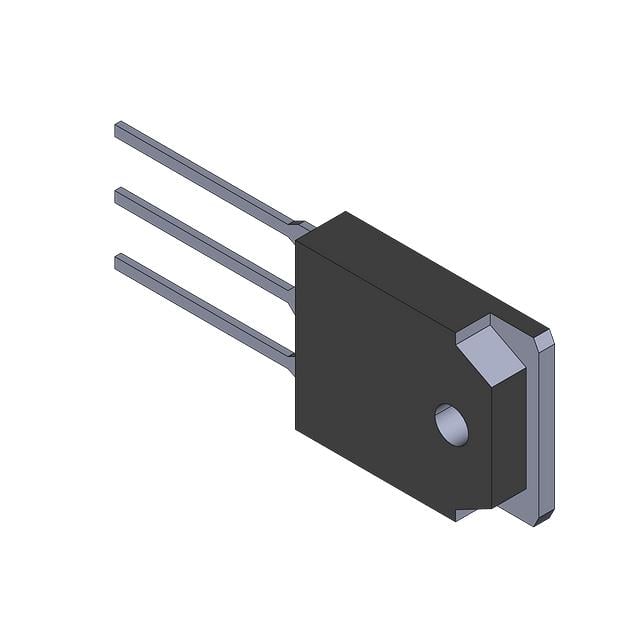

IGBT 600V 40A TO3P
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-3P-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- SGH40N60UFTU
SGH40N60UFTU Hakkında
SGH40N60UFTU, Rochester Electronics tarafından üretilen 600V 40A IGBT transistörüdür. TO-3P paketinde sunulan bu bileşen, yüksek voltaj anahtarlama uygulamalarında kullanılır. Maksimum 160A darbe akımı kapasitesine sahip olan transistör, 160W güç yönetimi sağlayabilmektedir. Td(on) 15ns ve Td(off) 65ns olan hızlı anahtarlama karakteristiği sayesinde güç elektronikleri devrelerde etkin kullanılabilir. Gate charge değeri 97nC ve Vce(on) 2.6V (15V, 20A koşullarında) olarak belirtilmiştir. -55°C ile +150°C arasında çalışabilir. İnverter, konvertör ve motor kontrol uygulamalarında tercih edilen bu IGBT, çıkış transistörü olarak endüstriyel elektronik sistemlerde yaygın olarak kullanılmaktadır. Not: Bu ürün üretim dışı (Obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 40 A |
| Current - Collector Pulsed (Icm) | 160 A |
| Gate Charge | 97 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-3P-3, SC-65-3 |
| Part Status | Obsolete |
| Power - Max | 160 W |
| Supplier Device Package | TO-3P |
| Switching Energy | 160µJ (on), 200µJ (off) |
| Td (on/off) @ 25°C | 15ns/65ns |
| Test Condition | 300V, 20A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.6V @ 15V, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
