Transistörler - IGBT - Tekil

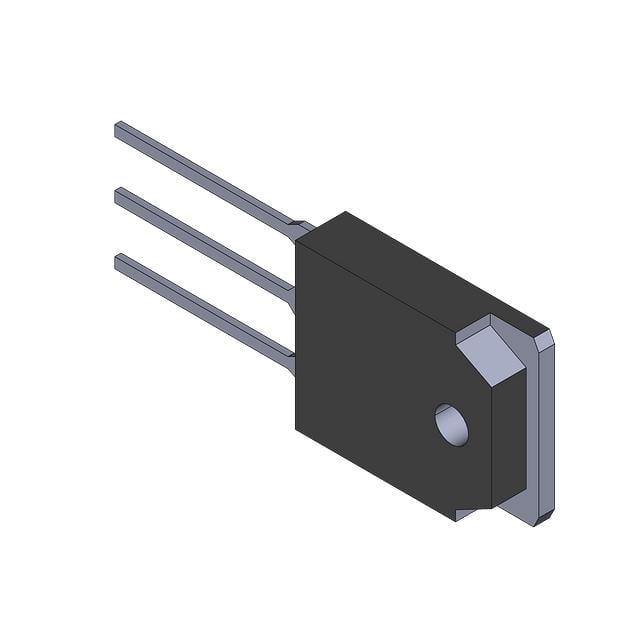

SGH20N120RUFDTU
IGBT, 32A, 1200V, N-CHANNEL
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-3P-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- SGH20N120RUF
SGH20N120RUFDTU Hakkında
SGH20N120RUFDTU, Rochester Electronics tarafından üretilen N-channel IGBT transistördür. 1200V kollektör-emitör bozulma gerilimi ile yüksek gerilim uygulamalarında kullanılır. 32A sürekli kollektör akımı ve 60A atımlı akım kapasitesi sayesinde güç dönüştürme, motor sürücüleri, şarj cihazları ve endüstriyel uygulamalarında yer alır. TO-3P-3 (SC-65-3) paketinde sunulan bu transistör, 3V (Vge=15V, Ic=20A) düşük doyma gerilimi ve 140nC gate yükü ile verimli anahtarlama sağlar. 30ns açılış ve 70ns kapanış gecikmeleri ile hızlı komutasyona uygundur. -55°C ile 150°C arasında çalışabilir ve 230W maksimum güç yönetebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 32 A |
| Current - Collector Pulsed (Icm) | 60 A |
| Gate Charge | 140 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-3P-3, SC-65-3 |
| Part Status | Active |
| Power - Max | 230 W |
| Reverse Recovery Time (trr) | 80 ns |
| Supplier Device Package | TO-3P |
| Switching Energy | 1.3mJ (on), 1.3mJ (off) |
| Td (on/off) @ 25°C | 30ns/70ns |
| Test Condition | 600V, 20A, 15Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3V @ 15V, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
