Transistörler - IGBT - Tekil

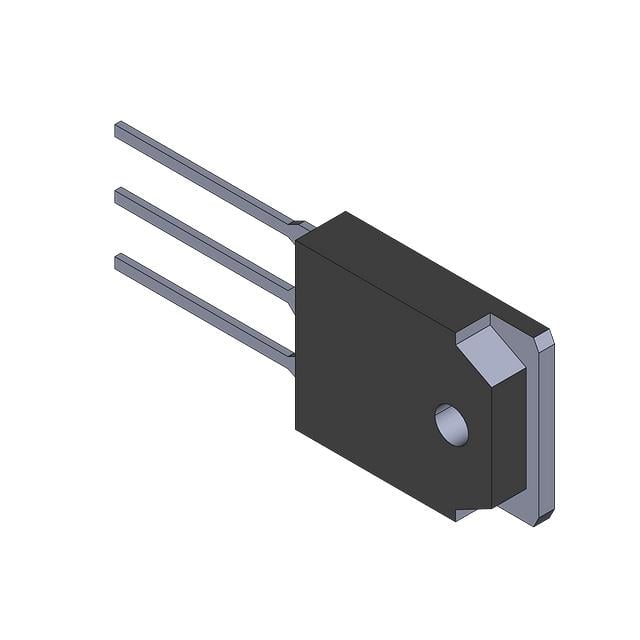

SGH15N120RUFTU
IGBT, 24A, 1200V, N-CHANNEL
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-3P-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- SGH15N120RU
SGH15N120RUFTU Hakkında
SGH15N120RUFTU, Rochester Electronics tarafından üretilen N-Channel IGBT transistördür. 1200V kolektör-emiter breakdown voltajı ve 24A maksimum collector akımı ile orta-yüksek güç uygulamalarında kullanılır. 180W maksimum güç dağıtımı kapasitesi ile sürücü, inverter, AC-DC dönüştürücü ve motor kontrol devrelerinde yer alır. TO-3P-3 paketinde sunulan bu bileşen, -55°C ile 150°C arasında çalışır. 108nC gate charge ve 20ns/60ns çalışma gecikmesi süreleri ile hızlı anahtarlama özelliği sağlar. 600V, 15A test koşullarında 3V Vce(on) değerine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 24 A |
| Current - Collector Pulsed (Icm) | 45 A |
| Gate Charge | 108 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-3P-3, SC-65-3 |
| Part Status | Active |
| Power - Max | 180 W |
| Supplier Device Package | TO-3P |
| Td (on/off) @ 25°C | 20ns/60ns |
| Test Condition | 600V, 15A, 20Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3V @ 15V, 15A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
