Transistörler - IGBT - Tekil

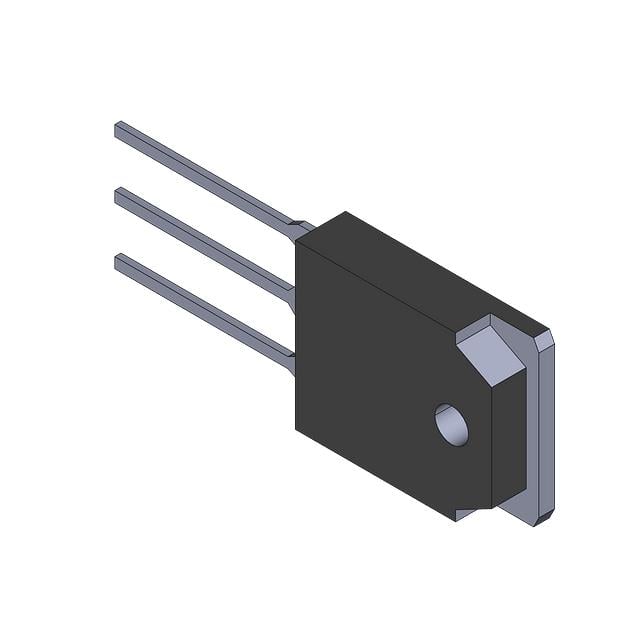

SGF80N60UFTU
IGBT 600V 80A 110W TO3PF
- Üretici
- onsemi
- Paket/Kılıf
- TO-3P-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- SGF80N60UFT
SGF80N60UFTU Hakkında
SGF80N60UFTU, onsemi tarafından üretilen 600V 80A güç IGBT transistörüdür. TO-3P-3 Full Pack (TO-3PF) paketinde sunulan bu bileşen, yüksek voltaj ve yüksek akım uygulamalarında kullanılmak üzere tasarlanmıştır. Maksimum 110W güç disipasyonuna sahip olan transistör, 220A pulse akımı kaldırabilir. Vce(on) değeri 2.6V @ 15V, 40A'de ölçülmüş olup, hızlı komütasyon karakteristiğine (23ns on, 90ns off) sahiptir. Kapı yükü 175nC ile tanımlanmış, anahtarlama enerjileri on için 570µJ, off için 590µJ'dir. Çalışma sıcaklık aralığı -55°C ile 150°C (TJ) arasındadır. Bu transistör switching uygulamaları, güç elektronikleri ve motor kontrol devrelerinde kullanılır. Not: Bu ürün artık üretimi durdurulmuş (Obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80 A |
| Current - Collector Pulsed (Icm) | 220 A |
| Gate Charge | 175 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-3P-3 Full Pack |
| Part Status | Obsolete |
| Power - Max | 110 W |
| Supplier Device Package | TO-3PF |
| Switching Energy | 570µJ (on), 590µJ (off) |
| Td (on/off) @ 25°C | 23ns/90ns |
| Test Condition | 300V, 40A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.6V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
