Transistörler - IGBT - Tekil

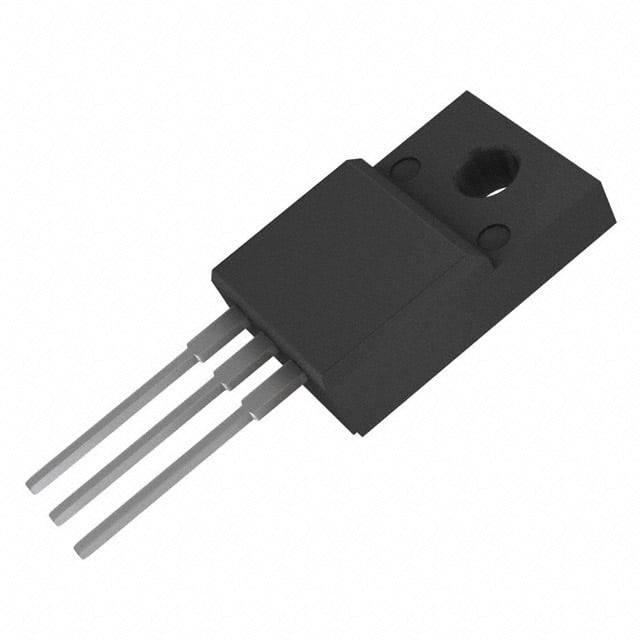

SGF5N150UFTU
IGBT 1500V 10A 62.5W TO3PF
- Üretici
- onsemi
- Paket/Kılıf
- TO-3P-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- SGF5N150U
SGF5N150UFTU Hakkında
SGF5N150UFTU, onsemi tarafından üretilen 1500V IGBT transistördür. 10A sürekli collector akımı ve 20A pulse akımı kapasitesine sahiptir. TO-3P-3 Full Pack (TO-3PF) paketinde sunulan bu transistör, yüksek voltaj anahtarlama uygulamalarında kullanılır. Maksimum 62.5W güç disipasyonuna ve 30nC gate yüklemesine sahiptir. Vce(on) değeri 5V, 10V gate voltajında 5A collector akımında 5.5V'dir. -55°C ile 150°C arasında çalışma sıcaklığı aralığına sahip olan bileşen, güç kaynağı devreleri, motor sürücüleri, inverter ve UPS sistemlerinde kullanılmak üzere tasarlanmıştır. Ürün üretimi sonlandırılmış (Obsolete) olup, arşiv uygulamaları için referans olarak muhafaza edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10 A |
| Current - Collector Pulsed (Icm) | 20 A |
| Gate Charge | 30 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-3P-3 Full Pack |
| Part Status | Obsolete |
| Power - Max | 62.5 W |
| Supplier Device Package | TO-3PF |
| Switching Energy | 190µJ (on), 100µJ (off) |
| Td (on/off) @ 25°C | 10ns/30ns |
| Test Condition | 600V, 5A, 10Ohm, 10V |
| Vce(on) (Max) @ Vge, Ic | 5.5V @ 10V, 5A |
| Voltage - Collector Emitter Breakdown (Max) | 1500 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
