Transistörler - IGBT - Tekil
SGF40N60UFTU

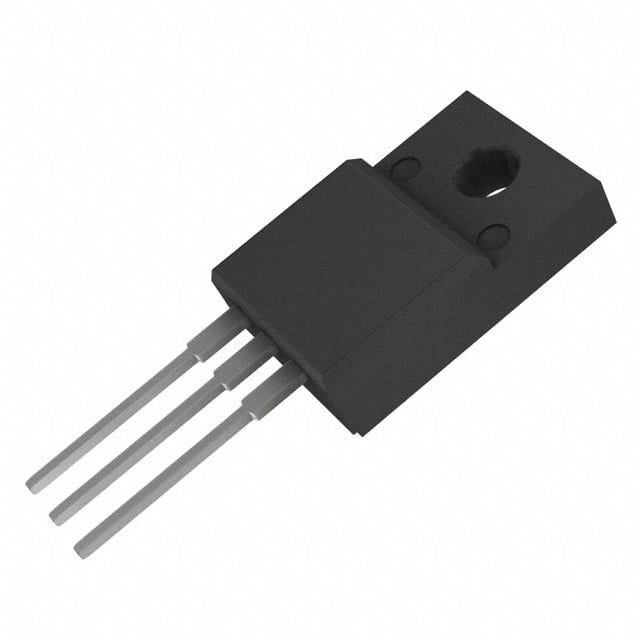

IGBT 600V 40A 100W TO3PF
- Üretici
- onsemi
- Paket/Kılıf
- TO-3P-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- SGF40N60UFT
SGF40N60UFTU Hakkında
SGF40N60UFTU, onsemi tarafından üretilen 600V derecelendirilmiş bir IGBT (Insulated Gate Bipolar Transistor) transistördür. 40A sürekli kollektör akımı ve 160A pulse akımı ile tasarlanmıştır. TO-3P-3 Full Pack paketinde sunulan bu komponent, güç dönüştürme uygulamalarında, motor sürücülerinde, kaynak makinelerinde ve UPS sistemlerinde kullanılır. 100W maksimum güç dissipasyonu kapasitesine sahiptir. Vce(on) değeri 15V gate voltajında ve 20A akımda 2.6V'tur. -55°C ile +150°C arasında çalışan bu transistör, hızlı anahtarlama özellikleri (Td on: 15ns, Td off: 65ns) ile endüstriyel uygulamalarda tercih edilir. Ürün artık discontinued durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 40 A |
| Current - Collector Pulsed (Icm) | 160 A |
| Gate Charge | 97 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-3P-3 Full Pack |
| Part Status | Obsolete |
| Power - Max | 100 W |
| Supplier Device Package | TO-3PF |
| Switching Energy | 160µJ (on), 200µJ (off) |
| Td (on/off) @ 25°C | 15ns/65ns |
| Test Condition | 300V, 20A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.6V @ 15V, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
