Transistörler - IGBT - Tekil

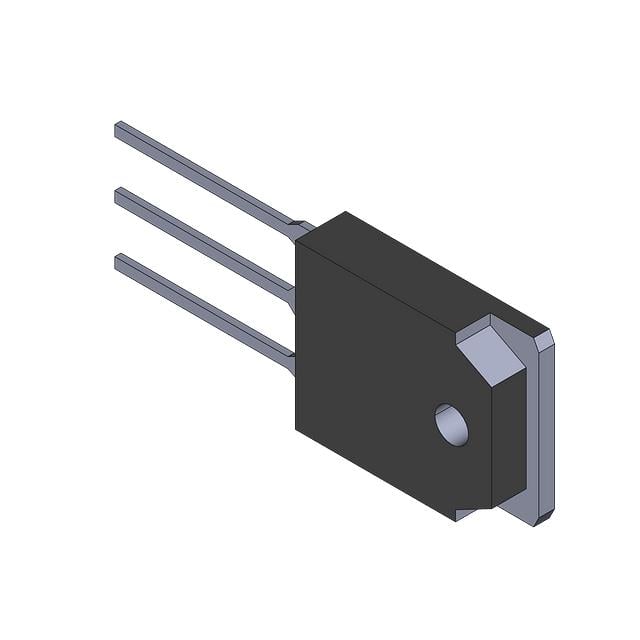

SGF23N60UFTU
IGBT 600V 23A TO3PF
- Üretici
- onsemi
- Paket/Kılıf
- TO-3P-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- SGF23N60UFT
SGF23N60UFTU Hakkında
SGF23N60UFTU, onsemi tarafından üretilen 600V 23A kapasiteli bir IGBT (Insulated Gate Bipolar Transistor) transistörüdür. TO-3P-3 paketinde sunulan bu bileşen, maksimum 75W güç dağıtabilir ve -55°C ile 150°C arasında çalışır. Vce(on) değeri 15V gate geriliminde 12A akım altında 2.6V olup, pulse akımı 92A'ya kadar çıkabilir. 115µJ açılış ve 135µJ kapanış switching enerjisi ile kontrollü anahtarlama özelliği sunar. 17ns açılış ve 60ns kapanış gecikmesi sayesinde hızlı komütasyon gerçekleştirir. Güç elektroniği, DC-DC konverterler, motor kontrol uygulamaları ve endüstriyel anahtarlama devrelerinde kullanılır. Bileşen üretim durdurulmuş (Obsolete) olup, yerini daha yeni versiyonlar almıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 23 A |
| Current - Collector Pulsed (Icm) | 92 A |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-3P-3 Full Pack |
| Part Status | Obsolete |
| Power - Max | 75 W |
| Supplier Device Package | TO-3PF |
| Switching Energy | 115µJ (on), 135µJ (off) |
| Td (on/off) @ 25°C | 17ns/60ns |
| Test Condition | 300V, 12A, 23Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.6V @ 15V, 12A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
