Transistörler - IGBT - Tekil

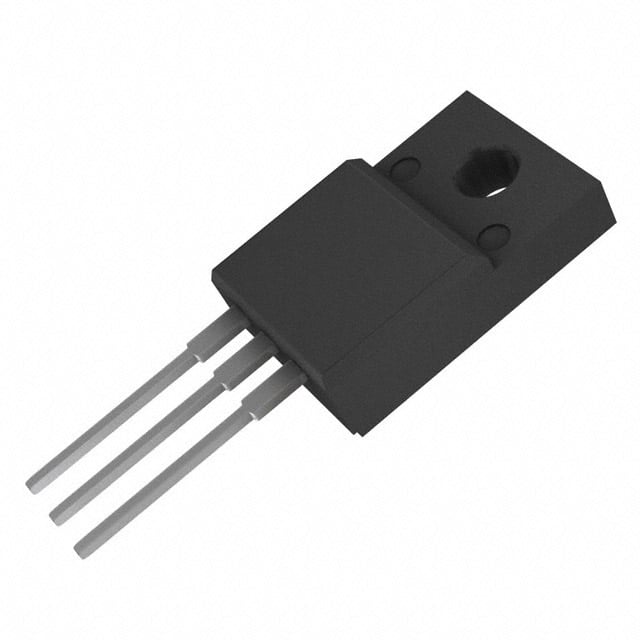

SGF23N60UFDTU
IGBT 600V 23A 75W TO3PF
- Üretici
- onsemi
- Paket/Kılıf
- TO-3P-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- SGF23N60UFD
SGF23N60UFDTU Hakkında
SGF23N60UFDTU, onsemi tarafından üretilen 600V Collector-Emitter breakdown voltajına sahip tekil IGBT transistördür. 23A maksimum Collector akımı ve 75W güç derecelendirmesi ile orta güç uygulamalarında kullanılır. TO-3P-3 Full Pack paketinde sunulan bu bileşen, 49nC gate charge ve 60ns reverse recovery time özellikleriyle endüstriyel motor kontrol devreleri, değişen frekans sürücüleri (VFD) ve güç dönüştürme uygulamalarında yer alır. 17ns on-time ve 60ns off-time ile sürülmesi kolay bir anahtarlama karakteristiğine sahiptir. Vce(on) tipik değeri 2.6V (15V gate, 12A Collector akımında) olup düşük kapanış kaybı sağlar. Ürün artık kullanımdan kaldırılmış olup, yeni tasarımlar için yerine koyma seçenekleri değerlendirilmelidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 23 A |
| Current - Collector Pulsed (Icm) | 92 A |
| Gate Charge | 49 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Package / Case | TO-3P-3 Full Pack |
| Part Status | Obsolete |
| Power - Max | 75 W |
| Reverse Recovery Time (trr) | 60 ns |
| Supplier Device Package | TO-3PF |
| Switching Energy | 115µJ (on), 135µJ (off) |
| Td (on/off) @ 25°C | 17ns/60ns |
| Test Condition | 300V, 12A, 23Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.6V @ 15V, 12A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
