Transistörler - IGBT - Tekil
SGF23N60UFDM1TU

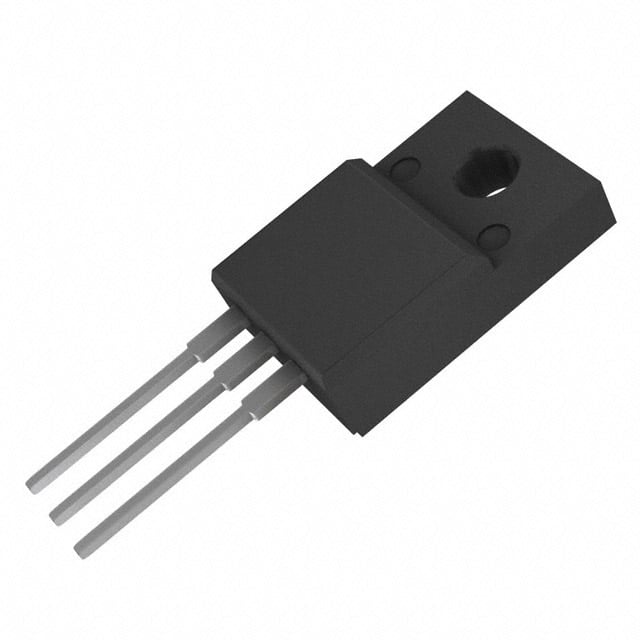

IGBT 600V 23A 75W TO3PF
- Üretici
- onsemi
- Paket/Kılıf
- TO-3P-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- SGF23N60UFDM1TU
SGF23N60UFDM1TU Hakkında
SGF23N60UFDM1TU, onsemi tarafından üretilen 600V 23A kapasiteli bir IGBT (Insulated Gate Bipolar Transistor) transistördür. TO-3P-3 paketinde sunulan bu komponent, maksimum 75W güç tüketimi ve 92A pulslu kolektör akımı ile tasarlanmıştır. 49nC gate charge ve 17ns/60ns açılma/kapanma süresi özellikleri ile hızlı anahtarlama uygulamalarında kullanılmaktadır. Reverse recovery time 60ns olup, switching energy değerleri on için 115µJ, off için 135µJ'dir. -55°C ile +150°C arasında çalışma sıcaklık aralığına sahiptir. Güç dönüştürme, motor kontrol, kaynak cihazları ve UPS sistemleri gibi endüstriyel uygulamalarında tercih edilir. Ürün üretimi durdurulmuş olup, kullanılan sistemlerin bakım ve onarımında bulunabilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 23 A |
| Current - Collector Pulsed (Icm) | 92 A |
| Gate Charge | 49 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-3P-3 Full Pack |
| Part Status | Obsolete |
| Power - Max | 75 W |
| Reverse Recovery Time (trr) | 60 ns |
| Supplier Device Package | TO-3PF |
| Switching Energy | 115µJ (on), 135µJ (off) |
| Td (on/off) @ 25°C | 17ns/60ns |
| Test Condition | 300V, 12A, 23Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.6V @ 15V, 12A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
