Transistörler - Bipolar (BJT) - Diziler
SG2823J-DESC
TRANS 8NPN DARL 95V 0.5A 18DIP
- Üretici
- Microchip Technology
- Paket/Kılıf
- 18-CDIP
- Seri / Aile Numarası
- SG2823J
SG2823J-DESC Hakkında

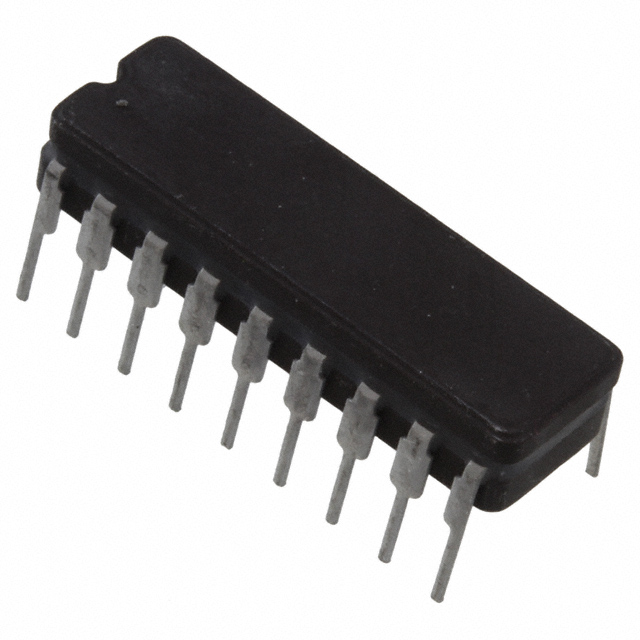

SG2823J-DESC, Microchip Technology tarafından üretilen 8 adet NPN Darlington transistörü içeren entegre bir transistör dizi bileşenidir. 18 bacaklı DIP (CDIP) paket formatında sunulan bu komponent, maksimum 500mA kolektör akımı ve 95V kolektör-emitter gerilim dayanımı ile karakterize edilir. 1000'lik minimum DC akım kazancı (hFE) ile güçlü akım kuvvetlendirme sağlar. Junction sıcaklığı 150°C'ye kadar çalışabilmesi, bu transistörleri endüstriyel uygulamalarda kullanılmasına uygun kılar. Darlington yapısı sayesinde yüksek giriş empedansı sunarak, düşük akım kaynakları tarafından da yönetilebilir. Röle sürücüleri, motor kontrolü, yüksek gerilim anahtarlama devreleri ve genel amaçlı dijital uygulamalarda yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1000 @ 350mA, 2V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Part Status | Active |
| Supplier Device Package | 18-CDIP |
| Transistor Type | 8 NPN Darlington |
| Vce Saturation (Max) @ Ib, Ic | 1.6V @ 500µA, 350mA |
| Voltage - Collector Emitter Breakdown (Max) | 95V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
