Transistörler - Bipolar (BJT) - Diziler

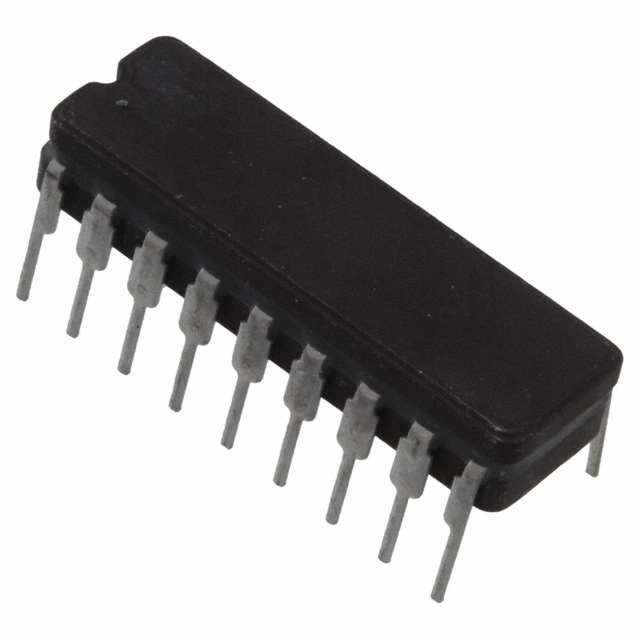

SG2803J-883B
TRANS 8NPN DARL 50V 0.5A 18DIP
- Üretici
- Microchip Technology
- Paket/Kılıf
- 18-CDIP
- Seri / Aile Numarası
- SG2803J
SG2803J-883B Hakkında
SG2803J-883B, Microchip Technology tarafından üretilen 8 kanallı NPN Darlington transistör dizisidir. 18 pinli DIP paket içinde sunulan bu bileşen, maksimum 500mA kolektör akımı ve 50V breakdown voltajı ile çalışır. 1000 minimum DC kazanç (hFE) değerine sahiptir. -55°C ile +125°C sıcaklık aralığında çalışabilen aktif bir üründür. Yüksek akım kazancı sayesinde düşük baz akımı ile kontrol edilebilir. Endüstriyel uygulamalar, motor sürücüleri, röle kontrol devreleri, voltaj düzenleyicileri ve güç yönetimi sistemlerinde kullanılır. TTL/CMOS mantık seviyelerinden direkt sürülebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1000 @ 350mA, 2V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 125°C (TA) |
| Part Status | Active |
| Supplier Device Package | 18-CDIP |
| Transistor Type | 8 NPN Darlington |
| Vce Saturation (Max) @ Ib, Ic | 1.6V @ 500µA, 350mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
