Transistörler - Bipolar (BJT) - Diziler

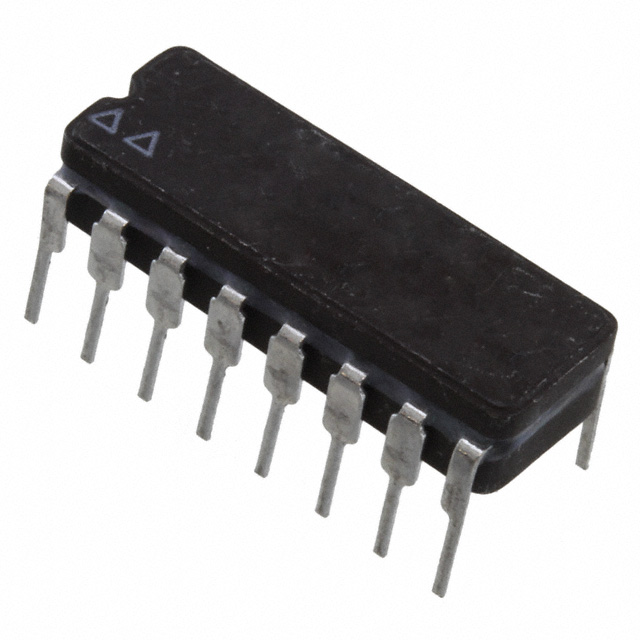

SG2023J-883B
TRANS 7NPN DARL 95V 0.5A 16JDIP
- Üretici
- Microchip Technology
- Paket/Kılıf
- 16-CDIP
- Seri / Aile Numarası
- SG2023J
SG2023J-883B Hakkında
SG2023J-883B, Microchip Technology tarafından üretilen 7 adet NPN Darlington transistörü içeren entegre devredir. 16 pinli JDIP DIP paketinde sunulan bu komponent, anahtarlama ve amplifikasyon uygulamalarında kullanılır. Maksimum 500mA kolektör akımı ve 95V BVCEO (Collector-Emitter Breakdown Voltage) ile orta güç uygulamalarına uygundur. 1000 minimum DC kazanç (hFE) sayesinde düşük giriş akımı ile kontrol sağlar. 1.6V maksimum doyum gerilimi (Vce sat) ile enerji verimli çalışır. 150°C maksimum işletme sıcaklığında dayanıklı tasarımdır. Aydınlatma kontrol sistemleri, motor sürücüleri, röle ve solenoid kontrol devreleri gibi uygulamalarda yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1000 @ 350mA, 2V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Part Status | Active |
| Supplier Device Package | 16-CDIP |
| Transistor Type | 7 NPN Darlington |
| Vce Saturation (Max) @ Ib, Ic | 1.6V @ 500µA, 350mA |
| Voltage - Collector Emitter Breakdown (Max) | 95V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
