Transistörler - Bipolar (BJT) - Diziler

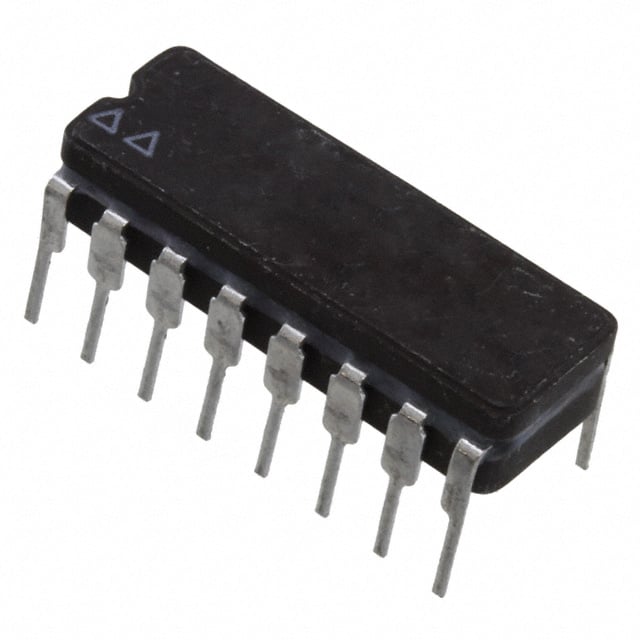

SG2003J-JAN
TRANS 7NPN DARL 50V 0.5A 16DIP
- Üretici
- Microchip Technology
- Paket/Kılıf
- 16-CDIP
- Seri / Aile Numarası
- SG2003J
SG2003J-JAN Hakkında
SG2003J-JAN, Microchip Technology tarafından üretilen 7 NPN Darlington transistör dizisidir. Through Hole montaj tipi ile 16-CDIP paketinde sunulan bu bileşen, maksimum 500mA kolektör akımı ve 50V Vce breakdown voltajı ile çalışır. DC Current Gain değeri 1000 (350mA, 2V'de) olup, 1.6V saturation voltajı ile düşük güç kaybı sağlar. -55°C ile +150°C arasında çalışabilen bu dizi, endüstriyel kontrol, sürücü devreler, anahtarlama uygulamaları ve güç amplifikasyon gibi alanlarda kullanılır. JAN versiyonu askeri ve uzay uygulamalarında kullanılan kalite standardını karşılar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1000 @ 350mA, 2V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Part Status | Active |
| Supplier Device Package | 16-CDIP |
| Transistor Type | 7 NPN Darlington |
| Vce Saturation (Max) @ Ib, Ic | 1.6V @ 500µA, 350mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
