Transistörler - Bipolar (BJT) - Diziler

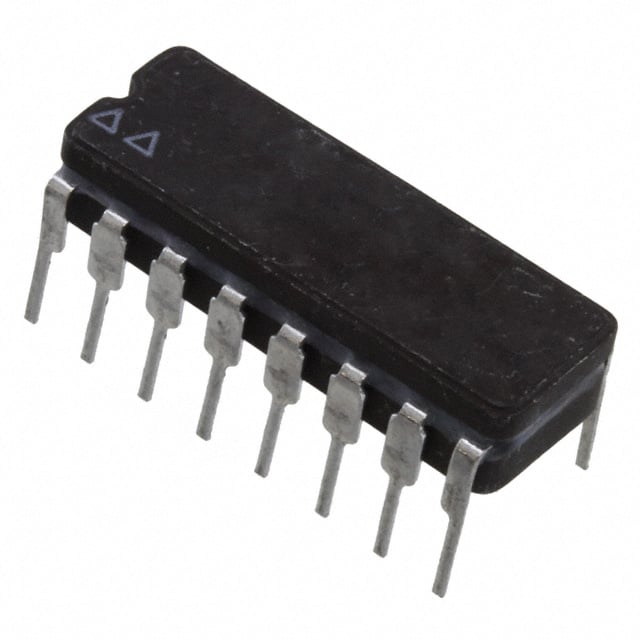

SG2003J
TRANS 7NPN DARL 50V 0.5A 16DIP
- Üretici
- Microchip Technology
- Paket/Kılıf
- 16-CDIP
- Seri / Aile Numarası
- SG2003
SG2003J Hakkında
SG2003J, Microchip Technology tarafından üretilen 7 adet NPN Darlington transistörü içeren entegre bir transistör dizisidir. 16-pin DIP paketinde sunulan bu bileşen, maksimum 500mA kollektör akımı ve 50V yıkılma gerilimi ile orta güç uygulamalarında kullanılır. 1000 minimum DC akım kazancı (hFE) ve 1.6V maksimum doyum gerilimi ile, motor kontrolü, solenoid sürücüleri, röle kontrol devreleri ve genel amaçlı anahtarlama uygulamalarında tercih edilir. Through-hole montaj tipi ile PCB'ye direkt monte edilebilir. Maksimum 150°C çalışma sıcaklığında güvenli bir şekilde kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1000 @ 350mA, 2V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Part Status | Active |
| Supplier Device Package | 16-CDIP |
| Transistor Type | 7 NPN Darlington |
| Vce Saturation (Max) @ Ib, Ic | 1.6V @ 500µA, 350mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
