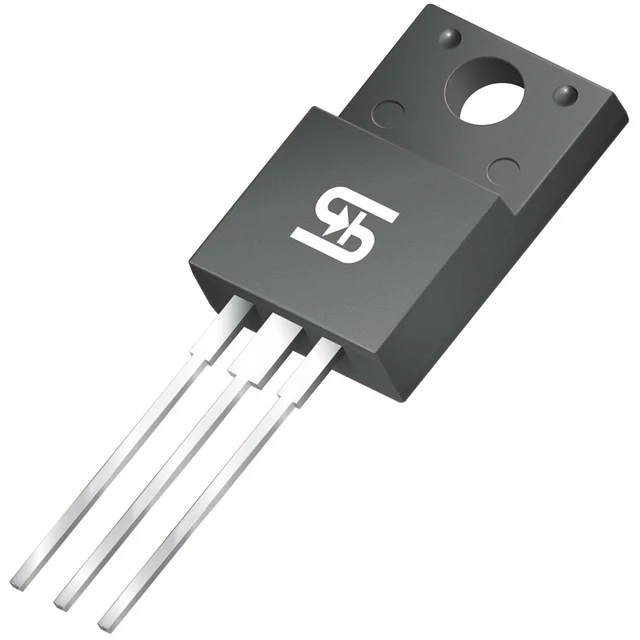

SFF10L05G C0G
35NS, 10A, 300V, SUPER FAST RECO
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- SFF10L05G
SFF10L05G C0G Hakkında
SFF10L05G C0G, Taiwan Semiconductor tarafından üretilen super fast recovery diyotudur. 35 ns reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılır. 10A ortalama doğrultulmuş akım ve 300V ters voltaj derecelendirilmesi, güç kaynakları, invertörler ve PWM kontrolörlü devrelerde tercih edilen bir komponenttir. TO-220-3 paketinde sunulan bu diyot, izole edilmiş tab ile termal yönetim imkanı sağlar. 1.3V forward voltage @ 5A ile enerji kaybı minimize edilir. -55°C ile 150°C arasında güvenilir çalışması, geniş sıcaklık aralıklı endüstriyel ve tüketici uygulamalarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 5A |
| Current - Reverse Leakage @ Vr | 10 µA @ 300 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-220-3 Full Pack, Isolated Tab |
| Part Status | Active |
| Reverse Recovery Time (trr) | 35 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | ITO-220AB |
| Voltage - DC Reverse (Vr) (Max) | 300 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 5 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
