Zener Diyotlar - Tekil
SFC5V650

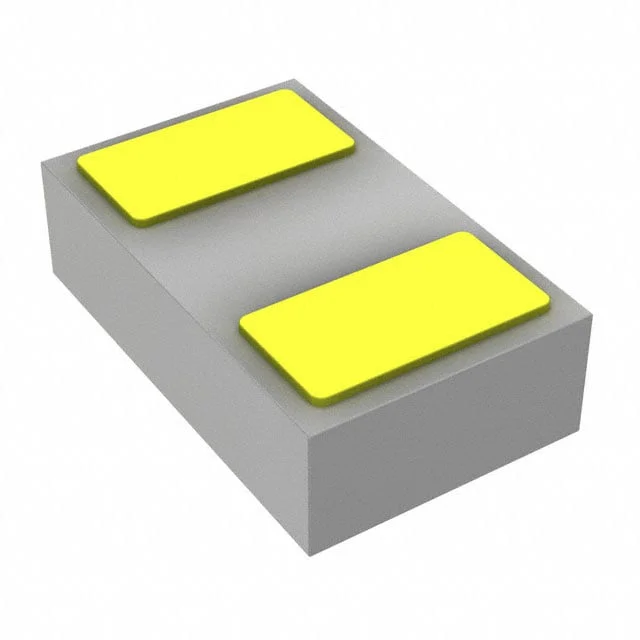

DIODE ZENER 5.6V 500MW 2WLCSP
- Üretici
- SMC Diode Solutions
- Paket/Kılıf
- 0402 (1006 Metric)
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- SFC5V650
SFC5V650 Hakkında
SFC5V650, SMC Diode Solutions tarafından üretilen 5.6V nominal gerilimde çalışan bir Zener diyottur. 500mW güç kapasitesi ile tasarlanan bu bileşen, 0402 (1006 Metric) yüzey montaj paketinde sunulmaktadır. ±5% gerilim toleransı ile üretilmiştir. -55°C ile 150°C arasında çalışabilen bu diyot, sabit gerilim referansı uygulamalarında, aşırı gerilim koruması devrelerinde ve voltaj düzenleme sistemlerinde kullanılır. Maksimum 11 Ohm impedans değeri ile karakterize edilen bu bileşen, 3V'ta 5µA ters sızıntı akımı gösterir. Yüksek frekans uygulamaları ve kompakt tasarımların gerektirdiği küçük form faktörüne sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 5 µA @ 3 V |
| Impedance (Max) (Zzt) | 11 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 0402 (1006 Metric) |
| Part Status | Active |
| Power - Max | 500 mW |
| Supplier Device Package | 2-WLCSP (1x0.6) |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 900 mV @ 10 mA |
| Voltage - Zener (Nom) (Vz) | 5.6 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
