Diyotlar - Doğrultucular - Tekil

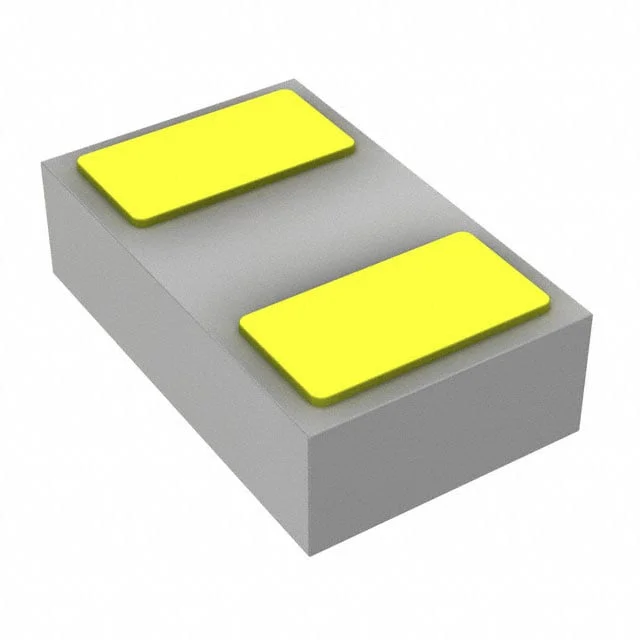

SFC5000A
DIODE SCHOTTKY SILICON 50V 7.5PF
- Üretici
- SMC Diode Solutions
- Paket/Kılıf
- 0402 (1006 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SFC5000A
SFC5000A Hakkında
SFC5000A, SMC Diode Solutions tarafından üretilen bir Schottky silicon diyottur. 50V DC ters voltaj ve 650mV max forward voltage ile 15mA akımda çalışır. 7.5pF kapasitans değerine sahip bu bileşen, 0402 (1006 Metric) SMD paketinde sunulmaktadır. 300nA maksimum ters sızıntı akımı ve 150°C maksimum junction sıcaklığı özellikleriyle yüksek frekans uygulamalarında, düşük güçlü sinyal devreleri, anahtarlama uygulamaları ve RF devrelerinde kullanılır. Surface mount teknolojisi ile tasarlandığından, kompakt elektronik cihazlarda ve yüksek yoğunluklu PCB tasarımlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 7.5pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 1mA |
| Current - Reverse Leakage @ Vr | 300 nA @ 50 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | 0402 (1006 Metric) |
| Part Status | Active |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | 2-WLCSP (1x0.6) |
| Voltage - DC Reverse (Vr) (Max) | 50 V |
| Voltage - Forward (Vf) (Max) @ If | 650 mV @ 15 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
