Diyotlar - Doğrultucular - Tekil

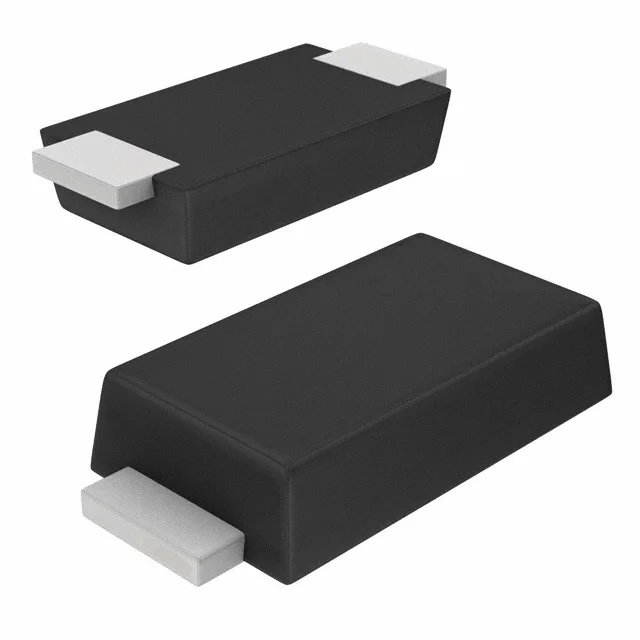

SE20AFJ-M3/6A
DIODE GEN PURP 600V 2A DO221AC
- Üretici
- Vishay
- Paket/Kılıf
- DO-221AC
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SE20AFJ
SE20AFJ-M3/6A Hakkında
SE20AFJ-M3/6A, Vishay tarafından üretilen genel amaçlı doğrultma diyotudur. 600V ters voltaj ve 2A ortalama doğrultulmuş akım kapasitesi ile AC/DC güç kaynakları, anahtarlamaya dayalı güç dönüştürücüleri ve koruma devreleri gibi uygulamalarda kullanılır. DO-221AC (SlimSMA) yüzey montaj paketi sayesinde kompakt PCB tasarımlarına uygundur. -55°C ile 175°C arasında çalışan bileşen, 1.2 µs düşük reverse recovery time ile hızlı anahtarlama uygulamalarında tercih edilir. Forward voltajı 2A'de maksimum 1.1V olup, 5 µA ters sızıntı akımı özelliklerine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 12pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 2A (DC) |
| Current - Reverse Leakage @ Vr | 5 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | DO-221AC, SMA Flat Leads |
| Part Status | Active |
| Reverse Recovery Time (trr) | 1.2 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-221AC (SlimSMA) |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 2 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
