Diyotlar - Doğrultucular - Tekil

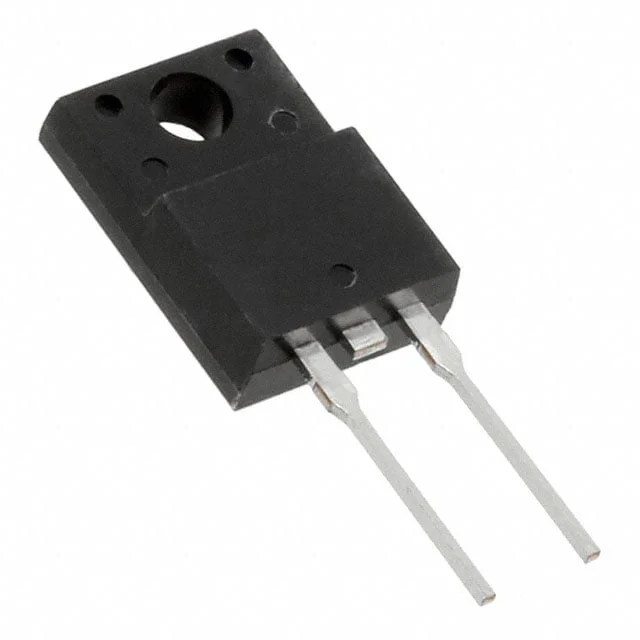

SDURF10P100B
1000V10AUFRPACKAGE ITO-220AC
- Üretici
- SMC Diode Solutions
- Paket/Kılıf
- TO-220-2 Full Pack
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SDURF10P100B
SDURF10P100B Hakkında
SDURF10P100B, SMC Diode Solutions tarafından üretilen 1000V 10A kapasiteli bir fast recovery diyotudur. TO-220-2 Full Pack izole tab paketi ile gelen bu doğrultma diyotu, 100 ns reverse recovery time ile hızlı anahtarlama uygulamalarına uygundur. 1.8 V maksimum forward voltage düşüşü ve 10 µA reverse leakage akımı ile verimli çalışma sağlar. -55°C ~ 150°C junction sıcaklık aralığında çalışabilen bu komponent, güç kaynakları, indüktif yüklerin koruma devreleri, enerji dönüştürücüler ve AC-DC dönüştürücü uygulamalarında kullanılır. Through-hole montaj türü ile standart PCB üzerindeki uygulamalarda kolayca kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 10A |
| Current - Reverse Leakage @ Vr | 10 µA @ 1000 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-220-2 Full Pack, Isolated Tab |
| Part Status | Active |
| Reverse Recovery Time (trr) | 100 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | ITO-220AC |
| Voltage - DC Reverse (Vr) (Max) | 1000 V |
| Voltage - Forward (Vf) (Max) @ If | 1.8 V @ 10 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
