Diyotlar - Doğrultucular - Tekil

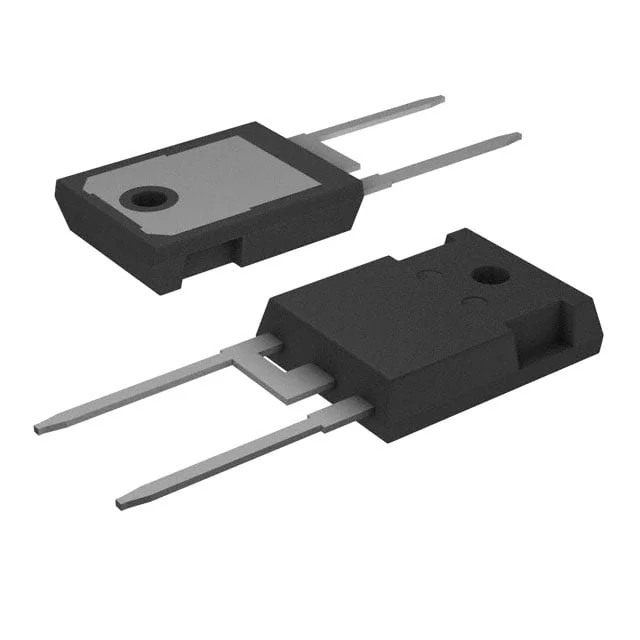

SDUR60Q60W
600V30AUFRPACKAGE TO-247AC
- Üretici
- SMC Diode Solutions
- Paket/Kılıf
- TO-247-2
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SDUR60Q60W
SDUR60Q60W Hakkında
SDUR60Q60W, SMC Diode Solutions tarafından üretilen 600V 60A fast recovery doğrultma diyotudur. TO-247-2 paketinde sunulan bu komponent, 40 ns reverse recovery time ile hızlı anahtarlama uygulamalarına uygundur. -55°C ile 175°C arasında çalışabilen diyot, 2.4V forward voltage ile düşük ısı kaybı sağlar. Güç kaynakları, invertörler, AC/DC dönüştürücüler ve yüksek hızlı anahtarlama devreleri gibi uygulamalarda kullanılır. Through hole montaj tipi ile PCB'ye kolaylıkla entegre edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 60A |
| Current - Reverse Leakage @ Vr | 25 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-247-2 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 40 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-247AC |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 2.4 V @ 60 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
