Diyotlar - Doğrultucular - Tekil

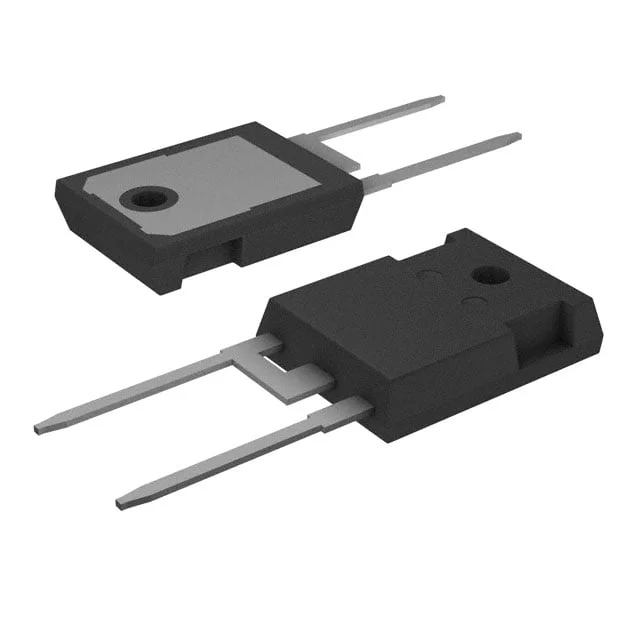

SDUR3030W
DIODE GEN PURP 300V 30A TO247AC
- Üretici
- SMC Diode Solutions
- Paket/Kılıf
- TO-247-2
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SDUR3030W
SDUR3030W Hakkında
SDUR3030W, SMC Diode Solutions tarafından üretilen general purpose doğrultma diyotudur. TO-247-2 paketinde sunulan bu hızlı recovery diyot, 300V ters gerilim ve 30A ortalama doğrultulmuş akım kapasitesine sahiptir. 45ns reverse recovery time (trr) ve 1.3V forward voltage @ 30A spesifikasyonu ile yüksek frekanslı uygulamalarda verimli çalışır. -55°C ile +150°C işletme sıcaklık aralığında stabil performans sunar. Endüstriyel power conversion, AC-DC rectifier uygulamaları ve kontrollü doğrultma devrelerinde kullanılır. Through hole montajı ile PCB entegrasyonu kolaydır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 30A |
| Current - Reverse Leakage @ Vr | 5 µA @ 300 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-247-2 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 45 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-247AC |
| Voltage - DC Reverse (Vr) (Max) | 300 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 30 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
