Diyotlar - Doğrultucular - Tekil
SDM30004
DIODE GEN PURP 400V 300A MODULE
- Üretici
- Microchip Technology
- Paket/Kılıf
- Module
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SDM30004
SDM30004 Hakkında

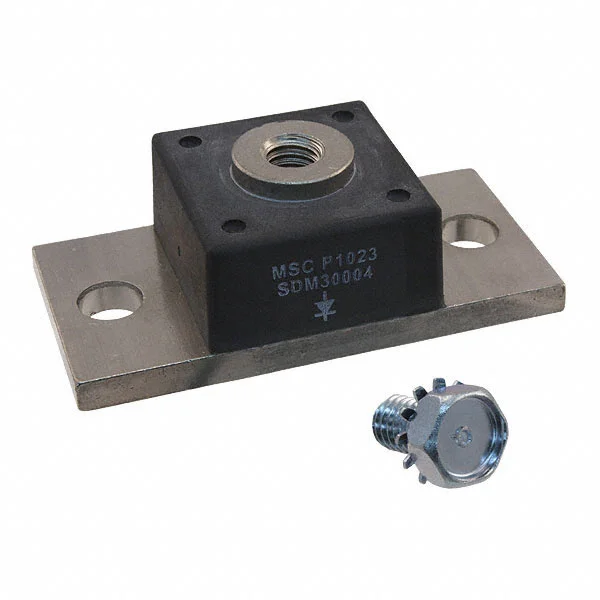

SDM30004, Microchip Technology tarafından üretilen bir genel amaçlı doğrultma diyodu modulüdür. 400V ters voltaj dayanımı ve 300A ortalama doğrultma akımı kapasitesi ile güç elektronik uygulamalarında kullanılmak üzere tasarlanmıştır. Standard recovery karakteristiğine (>500ns) sahip bu diyot, şasiye monte edilebilir modüler paketleme ile sunulmaktadır. 1.1V forward voltaj düşüşü ve 75µA ters sızıntı akımı özellikleri ile endüstriyel doğrultma, invertör ve güç kaynağı devrelerinde uygulanır. Bileşen aktif kullanımdan kaldırılmış (Obsolete) olup, yerini yeni ürünlere bırakmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 300A |
| Current - Reverse Leakage @ Vr | 75 µA @ 400 V |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | Module |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | Module |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 300 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
