Diyotlar - Doğrultucular - Tekil

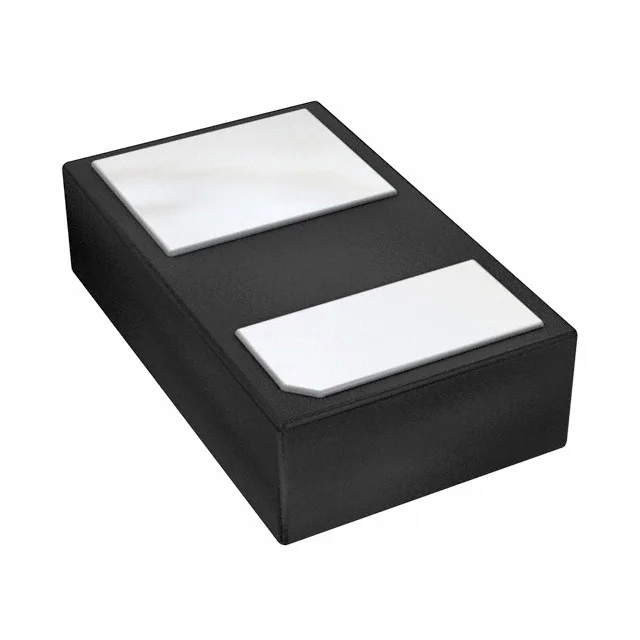

SDM2U40CSP-7B
DIODE SCHOTTKY 40V 2A X3-WLB1608
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 2-XDFN
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SDM2U40CSP
SDM2U40CSP-7B Hakkında
SDM2U40CSP-7B, Diodes Incorporated tarafından üretilen 40V/2A Schottky diyottur. Fast recovery özelliği ile 500ns'den küçük switching sürelerine sahip olup, yüksek hızlı anahtarlama uygulamalarında kullanılır. Surface Mount X3-WLB1608 paketinde sunulan bu komponent, doğrultma devrelerinde, güç kaynakları, inverterler ve DC/DC konvertörlerde yaygın olarak tercih edilir. 530mV forward voltajı ve 150µA reverse leakage akımı ile enerji verimli tasarımlar için uygundur. -55°C ile 150°C arasındaki geniş çalışma sıcaklık aralığı sayesinde endüstriyel uygulamalarda güvenilir performans sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 85pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 2A |
| Current - Reverse Leakage @ Vr | 150 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | 2-XDFN |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | X3-WLB1608-2 |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 530 mV @ 2 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
