Diyotlar - Doğrultucular - Tekil

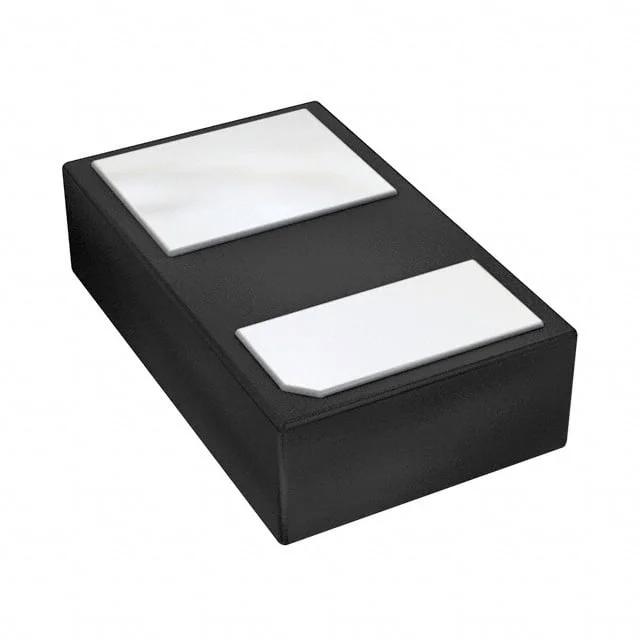

SDM2U30CSP-7
DIODE SCHTKY 30V 2A X3-WLB1608-2
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 2-XDFN
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SDM2U30CSP
SDM2U30CSP-7 Hakkında
SDM2U30CSP-7, Diodes Incorporated tarafından üretilen 30V 2A kapasiteli Schottky diyotdur. Surface mount X3-WLB1608-2 paketinde sunulan bu bileşen, hızlı anahtarlama uygulamalarında ve doğrultma devrelerinde kullanılır. 480 mV forward voltajı ve 150 µA ters sızıntı akımı ile düşük güç kaybı sağlar. -55°C ile +150°C arasında çalışabilen bu diyot, SMPS (Switch Mode Power Supply), AC/DC adaptörleri, LED aydınlatma sürücüleri ve düşük voltaj güç dönüştürme uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 110pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 2A |
| Current - Reverse Leakage @ Vr | 150 µA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | 2-XDFN |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | X3-WLB1608-2 |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 480 mV @ 2 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
