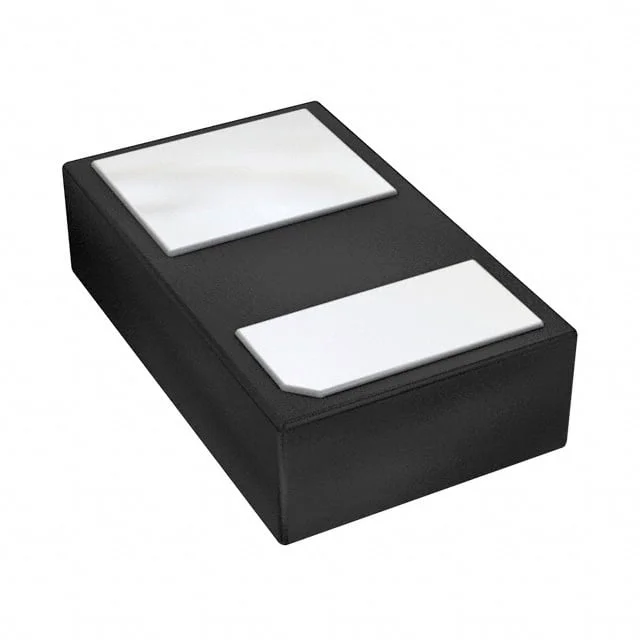

SDM2U20CSP-7
DIODE SCHOTTKY 20V 2A WLB1608
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 2-XDFN
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SDM2U20CSP
SDM2U20CSP-7 Hakkında
SDM2U20CSP-7, Diodes Incorporated tarafından üretilen 20V maksimum ters gerilime ve 2A doğrultulmuş akım kapasitesine sahip bir Schottky diyottur. 2-XDFN (WLB1608) yüzey montajlı paketlemesi ile kompakt tasarımlar için uygundur. 470mV maksimum ileri gerilim düşümü ve 500ns'den kısa iyileşme süresi ile hızlı anahtarlama uygulamalarında kullanılır. Geniş çalışma sıcaklık aralığı (-55°C ~ 150°C) sayesinde endüstriyel ve otomotiv uygulamalarında yerini bulur. Düşük kapasitans değeri (115pF @ 4V) yüksek frekans devrelerinde tercih sebebidir. SMPS, güç yönetimi ve tümleşik devreler için doğrultma elemanı olarak yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 115pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 2A |
| Current - Reverse Leakage @ Vr | 150 µA @ 20 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | 2-XDFN |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | X3-WLB1608-2 |
| Voltage - DC Reverse (Vr) (Max) | 20 V |
| Voltage - Forward (Vf) (Max) @ If | 470 mV @ 2 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
