Diyotlar - Doğrultucular - Tekil

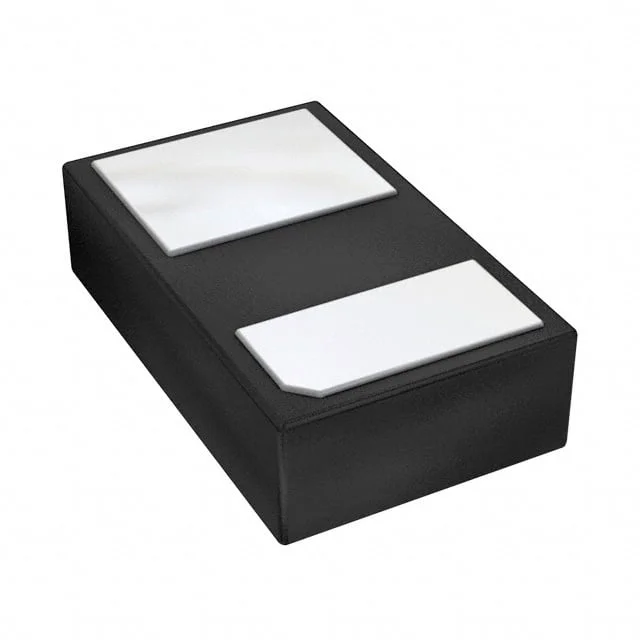

SDM2A40CSP-7B
SCHOTTKY RECTIFIER X3-WLB1608-2
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 2-XDFN
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SDM2A40CSP
SDM2A40CSP-7B Hakkında
SDM2A40CSP-7B, Diodes Incorporated tarafından üretilen Schottky doğrultucu diyottur. 2A ortalama doğrultulmuş akım ve 40V maksimum ters voltaj ile çalışan bu bileşen, 470mV forward voltage düşüşüne sahiptir. Fast recovery tipi diyot olarak 14ns reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılır. X3-WLB1608-2 paketinde sunulan bu diyot, -55°C ile 150°C arasında çalışabilir. Güç kaynakları, AC-DC konverterler ve enerji yönetimi sistemlerinde kullanılan Schottky diyotlar, düşük forward voltage nedeniyle ısıl kaybı azaltır ve verimlilik arttırır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 81pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 2A |
| Current - Reverse Leakage @ Vr | 100 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | 2-XDFN |
| Part Status | Active |
| Reverse Recovery Time (trr) | 14 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | X3-WLB1608-2 |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 470 mV @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
