Diyotlar - Doğrultucular - Tekil
SDM1M40LP8-7

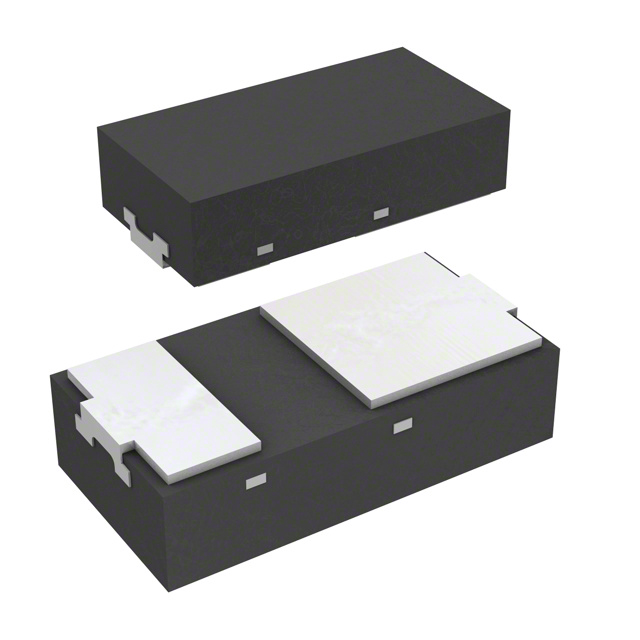

DIODE SCHOTTKY 40V 1A 2DFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 2-UFDFN
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SDM1M40LP8
SDM1M40LP8-7 Hakkında
SDM1M40LP8-7, Diodes Incorporated tarafından üretilen 40V 1A kapasiteli Schottky doğrultma diyotudur. Surface mount 2-UFDFN (U-DFN1608-2) paketinde sunulan bu bileşen, hızlı anahtarlama uygulamalarında kullanılır. 660 mV ön-yönlü gerilim düşüşü ve 8.4 ns reverse recovery time özellikleri ile güç kaynakları, DC-DC dönüştürücüler, anahtarlamalı güç kaynakları ve güç yönetim devrelerinde tercih edilir. -65°C ~ 150°C çalışma sıcaklık aralığında güvenilir performans sağlar. 20 µA maksimum ters kaçak akımı ve düşük kapasitans değeri (25 pF @ 5V) özelliği ile hassas uygulamalarda da kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 25pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 20 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | 2-UFDFN |
| Part Status | Active |
| Reverse Recovery Time (trr) | 8.4 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | U-DFN1608-2 |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 660 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
