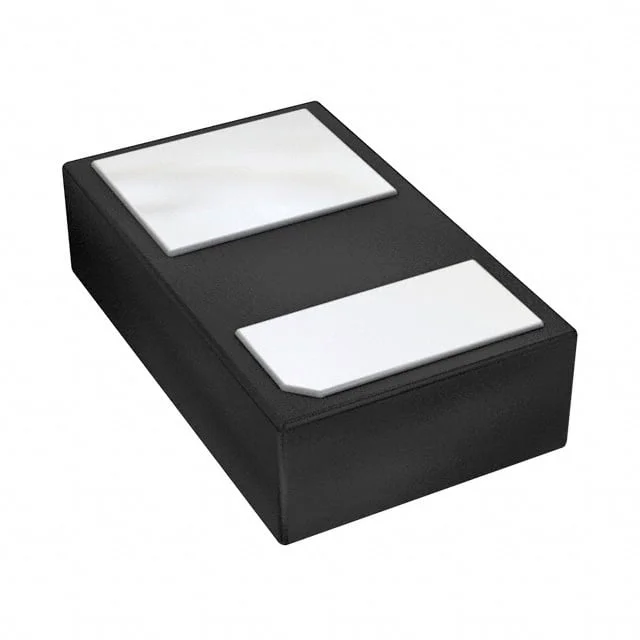

SDM1A40CSP-7
DIODE SCHOTTKY 40V 1A WLB1006
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 2-XDFN
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SDM1A40CSP
SDM1A40CSP-7 Hakkında
SDM1A40CSP-7, Diodes Incorporated tarafından üretilen 40V 1A Schottky diyottur. Surface Mount teknolojisi ile 2-XDFN paketinde sunulan bu diyot, hızlı anahtarlama uygulamaları ve güç kaynağı devrelerinde doğrultma işlevi görmektedir. Fast Recovery karakteristiği (≤500ns) sayesinde yüksek frekanslı devrelerde etkin bir şekilde kullanılabilir. Maksimum forward gerilimi 560mV @ 1A ve 75µA ters sızıntı akımı ile verimli çalışma sağlar. -55°C ile +150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. Düşük kapasitans değeri (35pF @ 4V, 1MHz) ile yüksek frekanslı anahtarlama devrelerinde tercih edilir. Switchmode güç kaynakları, AC/DC dönüştürücüler ve diğer doğrultma uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 35pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 75 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | 2-XDFN |
| Part Status | Not For New Designs |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | X3-WLB1006-2 |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 560 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
