Diyotlar - Doğrultucular - Tekil

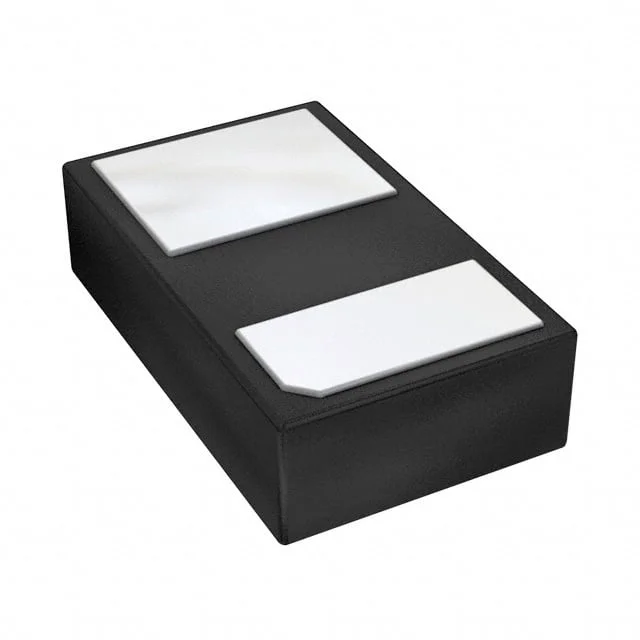

SDM1A30CSP-7
SCHOTTKY DIODE X3-WLB1006-2
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 2-XDFN
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SDM1A30CSP
SDM1A30CSP-7 Hakkında
SDM1A30CSP-7, Diodes Incorporated tarafından üretilen yüksek hızlı Schottky doğrultma diyotudur. 30V ters voltaj ve 1A ortalama doğrultulmuş akım kapasitesine sahiptir. 525mV forward voltage @ 1A ile düşük voltaj düşümü sağlar. 40pF kapasitans @ 4V, 1MHz karakteristiği ile hızlı anahtarlama uygulamalarına uygundur. 500ns'den kısa recovery time ile SMPS, DC-DC dönüştürücüler, güç yönetimi ve analog devreler gibi uygulamalarda kullanılır. X3-WLB1006-2 SMD paketinde gelen bu bileşen, -55°C ~ 150°C çalışma sıcaklık aralığında stabil performans sunar. 100µA @ 30V ters sızıntı akımı ile düşük güç tüketimi özellikleri taşır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 40pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 100 µA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | 2-XDFN |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | X3-WLB1006-2 |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 525 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
