Diyotlar - Doğrultucular - Tekil

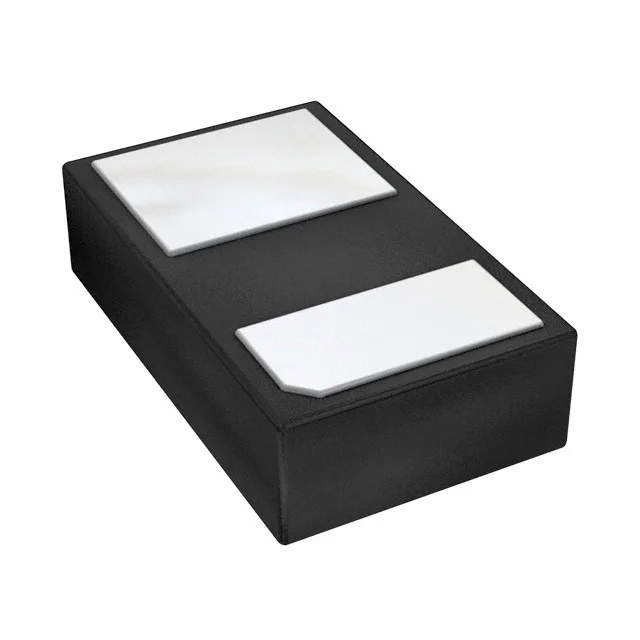

SDM05U40CSP-7
DIODE SCHTKY 40V 500MA X3WLB1006
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 2-XDFN
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SDM05U40CSP
SDM05U40CSP-7 Hakkında
SDM05U40CSP-7, Diodes Incorporated tarafından üretilen 40V rated Schottky doğrultucu diyottur. 500mA ortalama doğrultulmuş akım kapasitesine sahip ve X3-WLB1006 Surface Mount paketinde sunulmaktadır. Fast recovery özelliği ile 500ns'den kısa switching zamanına ve -55°C ile 150°C arasında çalışma sıcaklığı aralığına sahiptir. 460mV forward voltage değeri ve 75µA reverse leakage akımı karakteristiğinde tasarlanmıştır. Güç kaynakları, AC-DC konvertörler ve düşük gerilim uygulamalarında rectification işlemi için kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 35pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 500mA |
| Current - Reverse Leakage @ Vr | 75 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | 2-XDFN |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | X3-WLB1006-2 |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 460 mV @ 500 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
