Diyotlar - Doğrultucular - Tekil

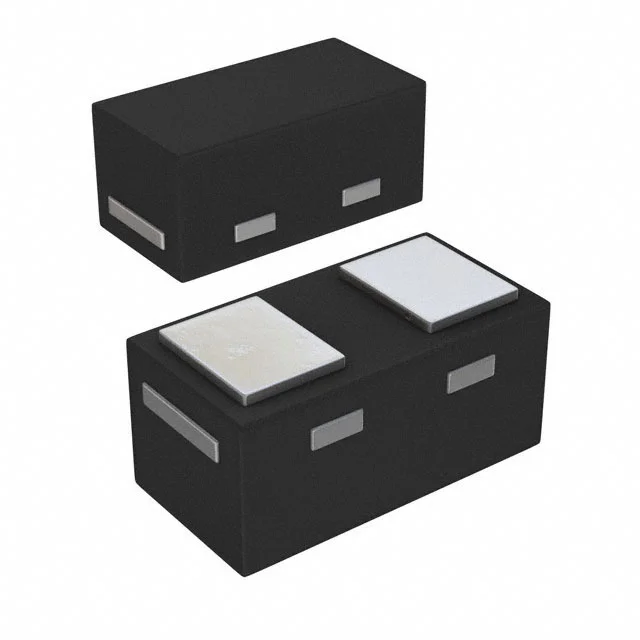

SDM02U30LP3-7B
DIODE SCHOTTKY 30V 100MA 2DFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 0201 (0603 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SDM02U30LP3
SDM02U30LP3-7B Hakkında
SDM02U30LP3-7B, Diodes Incorporated tarafından üretilen 30V Schottky doğrultucu diyottur. 100mA ortalama doğrultulmuş akım kapasitesine sahip olup, 0201 (0603 Metric) SMD paketinde sunulmaktadır. Maksimum forward voltajı 370mV @ 10mA olarak belirtilmiştir. -65°C ile +150°C arasında çalışma sıcaklığında güvenilir performans sunar. Small signal uygulamalarında, düşük gerilim regülatör devrelerinde, anahtarlama uygulamalarında ve güç kaynağı tasarımlarında yaygın olarak kullanılır. Düşük reverse leakage akımı (4µA @ 30V) ile hassas analog devreler için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 100mA |
| Current - Reverse Leakage @ Vr | 4 µA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | 0201 (0603 Metric) |
| Part Status | Active |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | X3-DFN0603-2 |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 370 mV @ 10 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
