Diyotlar - Doğrultucular - Tekil
SDB160WS-AQ
SchottkyD, 60V, 1A
- Üretici
- DComponents
- Paket/Kılıf
- SC-90
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SDB160WS
SDB160WS-AQ Hakkında

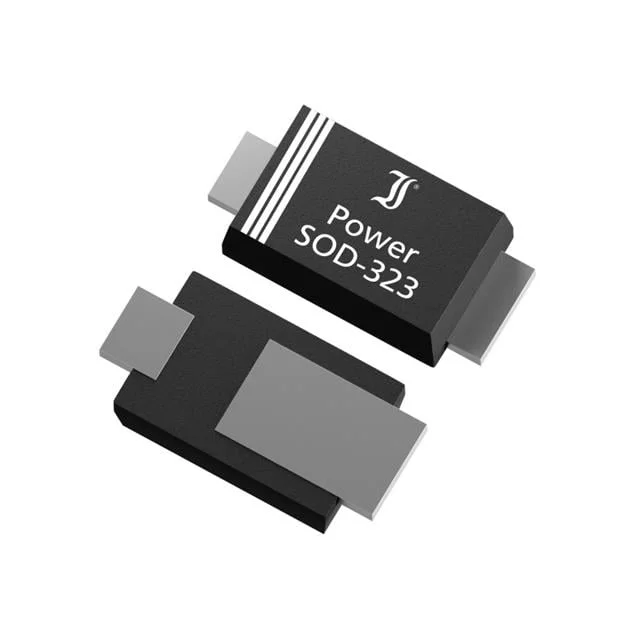

SDB160WS-AQ, DComponents tarafından üretilen Surface Mount Schottky doğrultucu diyottur. 60V ters gerilim ve 1A ortalama doğrultulmuş akım kapasitesiyle tasarlanmıştır. Fast Recovery karakteristiği (≤500ns) sayesinde yüksek frekans uygulamalarında tercih edilir. 640mV ileri gerilim düşüşü ve 100µA ters kaçak akımı özellikleri ile güç kaynakları, anahtarlama devreleri, DC-DC dönüştürücüler ve RF uygulamalarında kullanılır. -55°C ile 150°C arasında çalışabilir. SOD-323F (SC-90) SMD paketinde sunulmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 38pF @ 10V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 100 µA @ 60 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | SC-90, SOD-323F |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SOD-323HE |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 640 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
