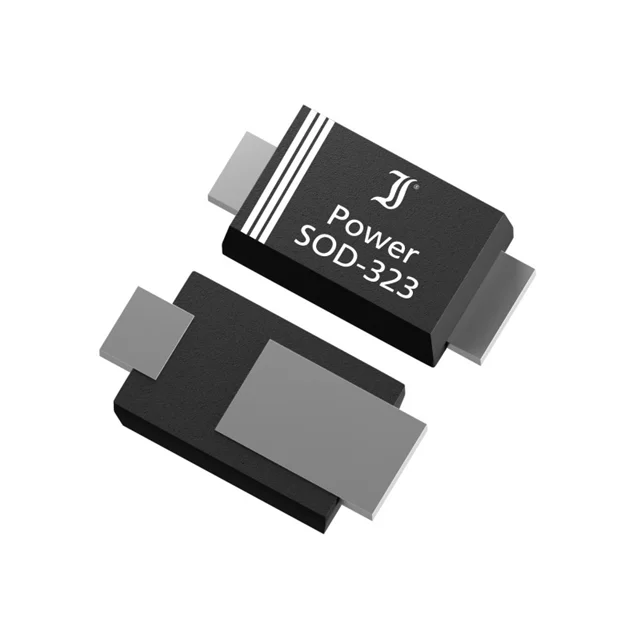

SDB160WS
SCHOTTKY SOD-323 P 60V 1A
- Üretici
- Diotec Semiconductor
- Paket/Kılıf
- SC-90
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SDB160
SDB160WS Hakkında
SDB160WS, Diotec Semiconductor tarafından üretilen yüksek hızlı Schottky diyotudur. SOD-323 (SC-90) yüzey montaj paketinde sağlanan bu bileşen, 60V maksimum ters voltaj ve 1A ortalama doğrultulmuş akım ile çalışır. 640mV maksimum ileri voltaj düşümü (1A'de) ve 500ns altı recovery zamanı ile hızlı anahtarlama uygulamalarında kullanılır. 38pF kapasitans (10V, 1MHz'de) ve 100µA ters sızıntı akımı (60V'da) özellikleri vardır. -55°C ile +150°C çalışma sıcaklık aralığında çalışır. Düşük sızıntı akımı ve hızlı kurtarma zamanı, anahtarlama güç kaynakları, DC-DC dönüştürücüler ve yüksek frekans doğrultma devrelerinde tercih edilmesini sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 38pF @ 10V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 100 µA @ 60 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | SC-90, SOD-323F |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SOD-323 |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 640 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
