Diyotlar - Doğrultucular - Tekil

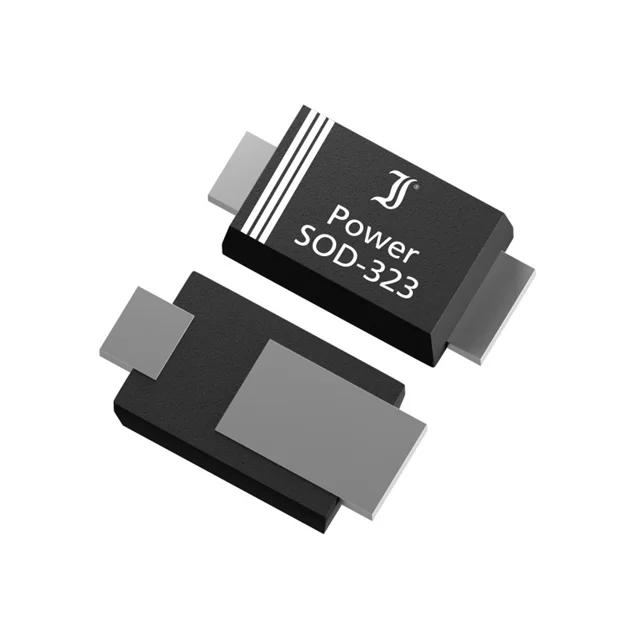

SDB14HS-AQ
Schottky, 40V, 1A, 0.52V, 4.40A
- Üretici
- DComponents
- Paket/Kılıf
- SC-90
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SDB14HS
SDB14HS-AQ Hakkında
SDB14HS-AQ, DComponents tarafından üretilen Schottky doğrultma diyodudur. 40V maksimum ters voltaj ve 1A ortalama doğrultma akımı kapasitesi ile düşük voltaj uygulamalarında kullanılır. Düşük forward voltage düşüşü (520mV @ 700mA) ve hızlı geri kazanım süresi (≤500ns) sayesinde anahtarlama uygulamaları, güç kaynakları ve AC/DC dönüştürücülerde tercih edilir. Surface mount SOD-323F paketi ve -40°C ile 125°C çalışma sıcaklık aralığı ile geniş uygulama yelpazesine uyum sağlar. 200µA ters sızıntı akımı ve 30pF kapasitansi özellikleri ile güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 30pF @ 10V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 200 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -40°C ~ 125°C |
| Package / Case | SC-90, SOD-323F |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SOD-323F |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 520 mV @ 700 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
