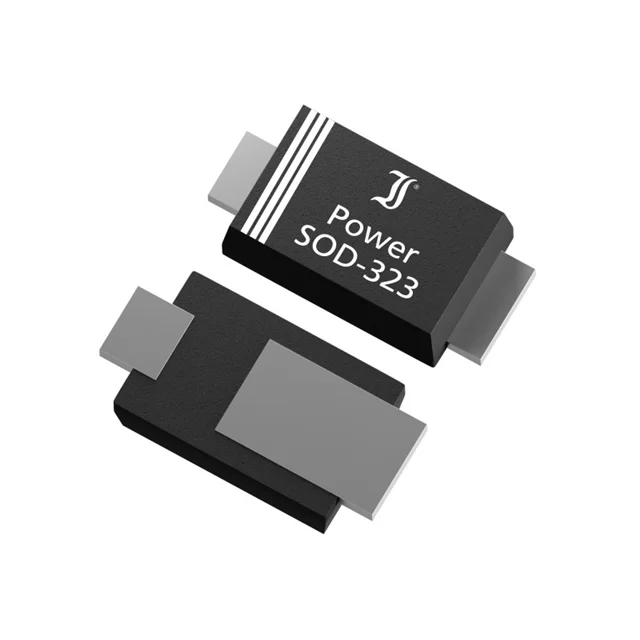

SDB14HS-AQ
SCHOTTKY SOD-323 P 40V 1A
- Üretici
- Diotec Semiconductor
- Paket/Kılıf
- SC-90
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SDB14HS
SDB14HS-AQ Hakkında
SDB14HS-AQ, Diotec Semiconductor tarafından üretilen yüksek hızlı Schottky doğrultucu diyottur. SOD-323 yüzey montajlı paketinde sağlanan bu bileşen, 40V maksimum reverse voltaj ve 1A ortalama doğrultulmuş akım kapasitesine sahiptir. 520mV forward voltage ile düşük voltaj düşüşü sağlayan diyot, fast recovery karakteristiğine (≤500ns) sahiptir. -40°C ile 125°C arasında çalışan SDB14HS-AQ, güç kaynakları, anahtarlamalı regülatörler, serbest döngü diyotu uygulamaları ve genel doğrultma devrelerinde kullanılır. 30pF @ 4V kapasitansı ve 40µA @ 5V reverse leakage akımı ile enerji verimliliği sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 30pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 40 µA @ 5 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -40°C ~ 125°C |
| Package / Case | SC-90, SOD-323F |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SOD-323 |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 520 mV @ 700 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
