Diyotlar - Doğrultucular - Tekil

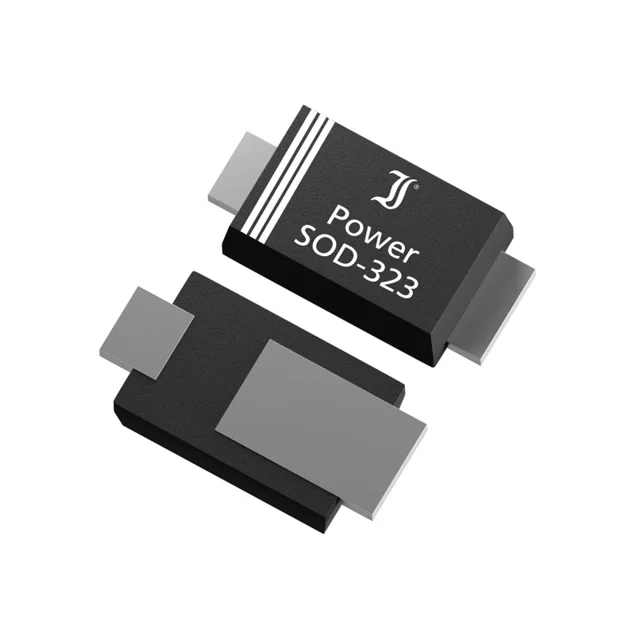

SDB14HS
SCHOTTKY SOD-323 P 40V 1A
- Üretici
- Diotec Semiconductor
- Paket/Kılıf
- SC-90
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SDB14HS
SDB14HS Hakkında
SDB14HS, Diotec Semiconductor tarafından üretilen bir Schottky doğrultucu diyotudur. 40V ters voltaj yeteneği ve 1A ortalama doğrultulmuş akım kapasitesi ile düşük güç uygulamalarında kullanılır. Surface Mount SOD-323 paketinde sunulan bu diyot, hızlı geri kazanım özelliğine (Fast Recovery ≤500ns) sahip olup, güç kaynakları, anahtarlama devreleri ve LED sürücülerinde yaygın olarak uygulanır. İleri voltaj değeri 520mV @ 700mA olup, -40°C ile 125°C arasında çalışabilir. 30pF kapasitans değeri (@ 4V, 1MHz) ile yüksek frekans uygulamaları için uygun bir bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 30pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 40 µA @ 5 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -40°C ~ 125°C |
| Package / Case | SC-90, SOD-323F |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SOD-323 |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 520 mV @ 700 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
