Diyotlar - Doğrultucular - Tekil

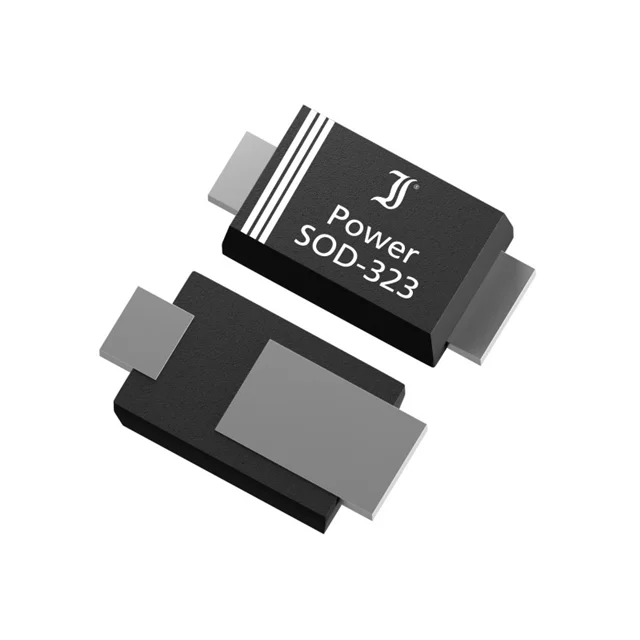

SDB13HS
SCHOTTKY SOD-323 P 30V 1A
- Üretici
- Diotec Semiconductor
- Paket/Kılıf
- SC-90
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SDB13HS
SDB13HS Hakkında
SDB13HS, Diotec Semiconductor tarafından üretilen yüksek hızlı Schottky doğrultucu diyottur. SOD-323F SMD paketinde sunulan bu komponent, 30V ters voltaj kapasitesine ve 1A ortalama doğrultulmuş akıma sahiptir. 470mV maksimum forward voltajı ile düşük güç kaybı sağlar. Fast recovery karakteristiği (<500ns) ile 200mA üzeri akımlarda hızlı anahtarlama performansı sunar. -40°C ile 125°C arasında çalışma sıcaklığı aralığında güvenilir işletim yapabilir. Düşük kapasite (30pF @ 4V, 1MHz) ve 40µA reverse leakage akımı ile enerji tasaruflu uygulamalarda tercih edilir. Anahtarlama güç kaynakları, AC/DC adaptörler, LED sürücüleri ve geri kurtarma diyotu uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 30pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 40 µA @ 5 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -40°C ~ 125°C |
| Package / Case | SC-90, SOD-323F |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SOD-323 |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 470 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
