Transistörler - FET, MOSFET - Diziler

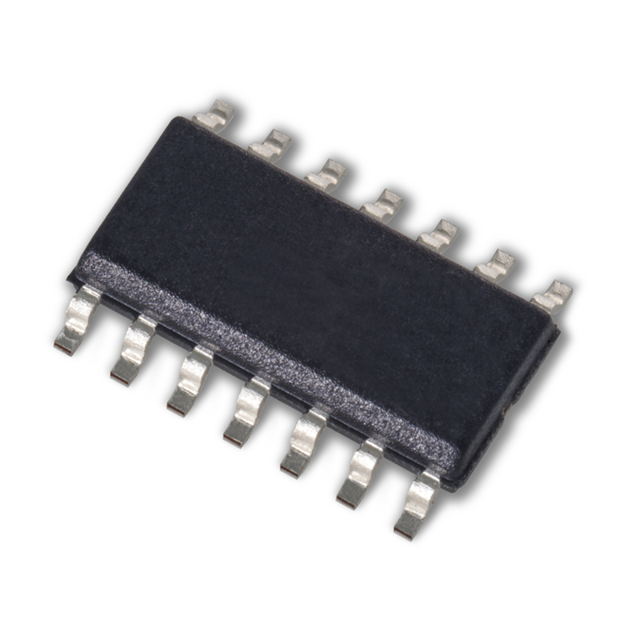

SD5401CY SOIC 14L
QUAD HIGH SPEED N-CHANNEL LATERA
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- 14-SOIC
- Seri / Aile Numarası
- SD5401
SD5401CY SOIC 14L Hakkında
SD5401CY, Linear Integrated Systems tarafından üretilen quad high-speed N-channel MOSFET dizisidir. SOIC 14L yüzey montajlı paket ile sunulan bu entegre devre, dört adet bağımsız N-channel MOSFET transistörü içerir. Her bir transistör 50mA sürekli drain akımı, 10V drain-source gerilimi ve 75Ohm (1mA, 5V'ta) RDS(on) değerine sahiptir. Gate-source eşik gerilimi maksimum 1.5V (1µA'ta) olup, düşük gerilim uygulamalarında kullanıma elverişlidir. -55°C ile +150°C arasında çalışan cihaz, 500mW maksimum güç tüketimiyle, analog ve dijital devrelerde anahtar kontrol, sinyal anahtarlama ve multiplexing uygulamalarında yer alır. Aktif ürün statüsü ile gerek hobi projelerinde gerekse endüstriyel tasarımlarda tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 50mA (Ta) |
| Drain to Source Voltage (Vdss) | 10V |
| FET Feature | Standard |
| FET Type | 4 N-Channel |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Active |
| Power - Max | 500mW (Ta) |
| Rds On (Max) @ Id, Vgs | 75Ohm @ 1mA, 5V |
| Supplier Device Package | 14-SOIC |
| Vgs(th) (Max) @ Id | 1.5V @ 1µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
