SD2942

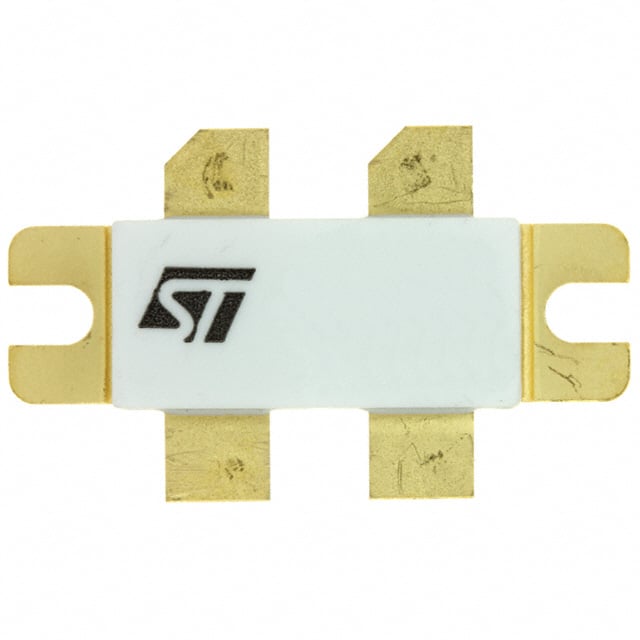

TRANS RF N-CH HF/VHF/UHF M244
- Üretici
- STMicroelectronics
- Paket/Kılıf
- M244
- Kategori
- Transistörler - FET, MOSFET - RF
- Seri / Aile Numarası
- SD2942
SD2942 Hakkında
SD2942, STMicroelectronics tarafından üretilen N-Channel RF MOSFET transistörüdür. HF/VHF/UHF frekans bandlarında çalışmak üzere tasarlanmış bu komponentin 175 MHz nominal frekansı ve 17dB kazancı vardır. 350W çıkış gücü kapasitesine sahip olan transistör, maksimum 130V derecelendirilmiş voltajda 40A akım taşıyabilir. M244 paket tipi ile sunulan SD2942, radyo frekans amplifikatörleri, haberleşme sistemleri ve RF güç uygulamalarında kullanılır. Test koşullarında 50V voltaj ve 500mA akımda karakterize edilmiştir. Ürün yaşam döngüsü sonlandırılmıştır (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Test | 500 mA |
| Current Rating (Amps) | 40A |
| Frequency | 175MHz |
| Gain | 17dB |
| Package / Case | M244 |
| Part Status | Obsolete |
| Power - Output | 350W |
| Supplier Device Package | M244 |
| Transistor Type | N-Channel |
| Voltage - Rated | 130 V |
| Voltage - Test | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
