SD2904

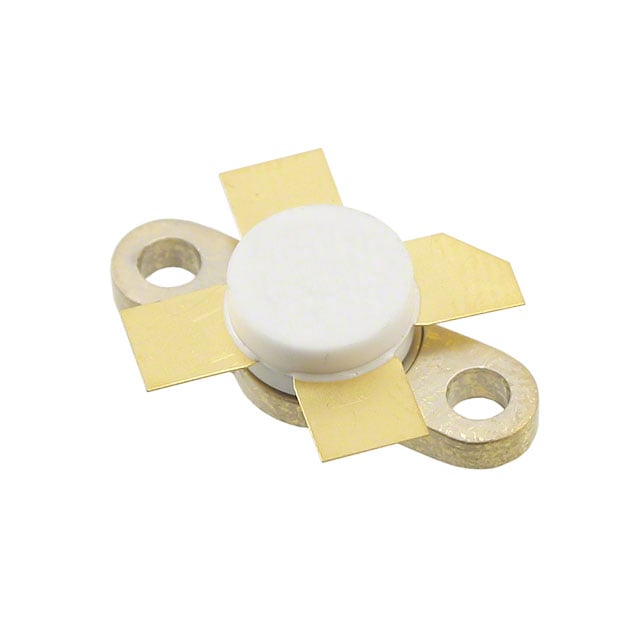

TRANS RF N-CH HF/VHF/UHF M113
- Üretici
- STMicroelectronics
- Paket/Kılıf
- M113
- Kategori
- Transistörler - FET, MOSFET - RF
- Seri / Aile Numarası
- SD2904
SD2904 Hakkında
SD2904, STMicroelectronics tarafından üretilen N-Channel RF MOSFET transistördür. HF, VHF ve UHF frekans bandlarında çalışmak üzere tasarlanmıştır. 400MHz frekansında 11.5dB kazanç sağlar ve 30W çıkış gücüne kapaklıdır. 5A akım kapasitesi ve 65V nominal gerilim ile RF güç amplifikatörleri, transmitter ön kademeler ve geniş bant RF uygulamalarında kullanılır. M113 pakette sunulan bu transistör, 28V test geriliminde 50mA test akımı ile karakterize edilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Test | 50 mA |
| Current Rating (Amps) | 5A |
| Frequency | 400MHz |
| Gain | 11.5dB |
| Package / Case | M113 |
| Part Status | Obsolete |
| Power - Output | 30W |
| Supplier Device Package | M113 |
| Transistor Type | N-Channel |
| Voltage - Rated | 65 V |
| Voltage - Test | 28 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
