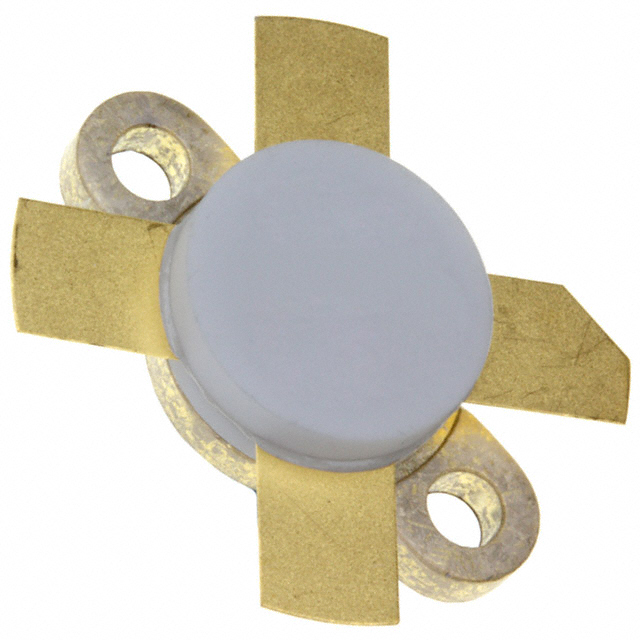

SD1726
RF TRANS NPN 55V M174
- Üretici
- STMicroelectronics
- Paket/Kılıf
- M174
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- SD1726
SD1726 Hakkında
SD1726, STMicroelectronics tarafından üretilen NPN türü RF transistörüdür. 55V collector-emitter breakdown voltajı ve 20A maksimum collector akımı ile RF amplifikasyon uygulamalarında kullanılır. M174 Surface Mount paketinde sunulan bu transistör, 1.4A ve 6V şartlarında minimum 18 hFE kazancı sağlar. 318W maksimum güç derecelendirmesi ve 200°C junction sıcaklığı ile yüksek frekanslı haberleşme, broadcast ve endüstriyel RF sistemlerinde kullanım için tasarlanmıştır. Ancak ürün artık üretim dışındadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 20A |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 18 @ 1.4A, 6V |
| Gain | 14dB |
| Mounting Type | Surface Mount |
| Operating Temperature | 200°C (TJ) |
| Package / Case | M174 |
| Part Status | Obsolete |
| Power - Max | 318W |
| Supplier Device Package | M174 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 55V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
