Transistörler - Bipolar (BJT) - RF

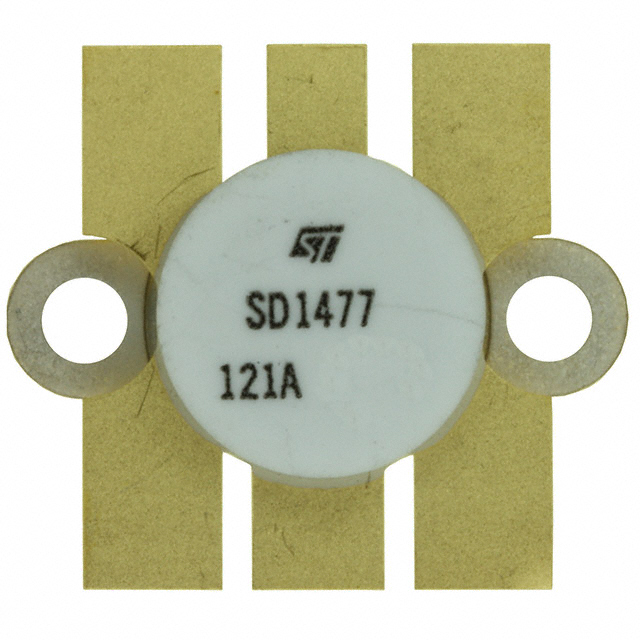

SD1477
RF TRANS NPN 18V M111
- Üretici
- STMicroelectronics
- Paket/Kılıf
- M111
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- SD1477
SD1477 Hakkında
SD1477, STMicroelectronics tarafından üretilen NPN tipi RF transistörüdür. 18V maksimum collector-emitter gerilimi ile tasarlanan bu komponent, 20A'e kadar collector akımı ve 270W'luk maksimum güç kapasitesi ile RF uygulamalarında kullanılır. M111 kasa tipinde surface mount montajı destekler. 200°C'ye kadar işletme sıcaklığına sahip olan SD1477, RF amplifikasyon, switching ve sinyal işleme devrelerinde yer alır. 5A collector akımında minimum 10 dB gain sağlar. Haberleşme, broadcast ve endüstriyel RF sistemlerinde yaygın olarak kullanılan bu transistör, yüksek frekans uygulamalarına uygun özelliklere sahiptir. Not: Bu ürün üretimi durdurulmuş (obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 20A |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 10 @ 5A, 5V |
| Gain | 6dB |
| Mounting Type | Surface Mount |
| Operating Temperature | 200°C (TJ) |
| Package / Case | M111 |
| Part Status | Obsolete |
| Power - Max | 270W |
| Supplier Device Package | M111 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 18V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
