Transistörler - Bipolar (BJT) - RF

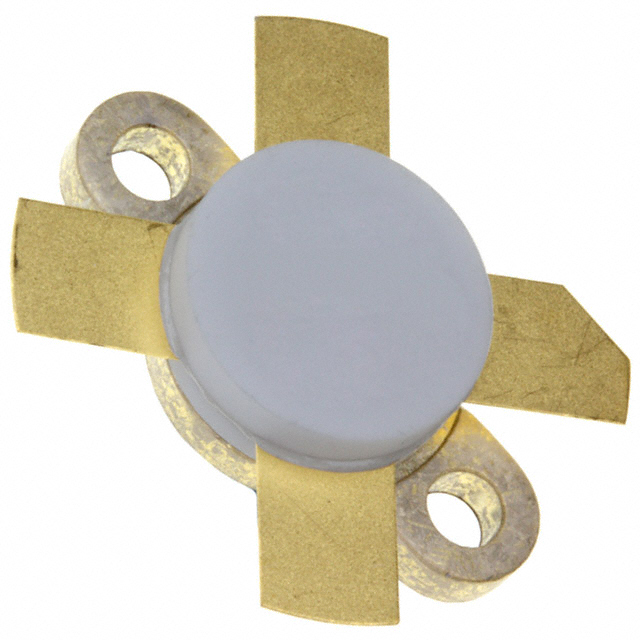

SD1405
RF TRANS NPN 18V M174
- Üretici
- STMicroelectronics
- Paket/Kılıf
- M174
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- SD1405
SD1405 Hakkında
SD1405, STMicroelectronics tarafından üretilen NPN tipi RF transistördür. 18V maksimum collector-emitter gerilimi ile çalışan bu bileşen, 20A maksimum collector akımı kapasitesine sahiptir. 270W maksimum güç dağıtımı ve 13dB kazanç değerleri ile RF amplifikatör uygulamalarında, radyo frekans sinyal işleme devrelerinde ve yüksek frekans haberleşme sistemlerinde kullanılır. M174 surface mount pakette sunulan bu transistör, 200°C'ye kadar çalışma sıcaklığında stabilite gösterir. 5A collector akımında minimum 20 akım kazancı (hFE) ile özellikle RF sınıfı amplifikasyon uygulamaları için tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 20A |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 20 @ 5A, 5V |
| Gain | 13dB |
| Mounting Type | Surface Mount |
| Operating Temperature | 200°C (TJ) |
| Package / Case | M174 |
| Part Status | Obsolete |
| Power - Max | 270W |
| Supplier Device Package | M174 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 18V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
