Transistörler - Bipolar (BJT) - RF

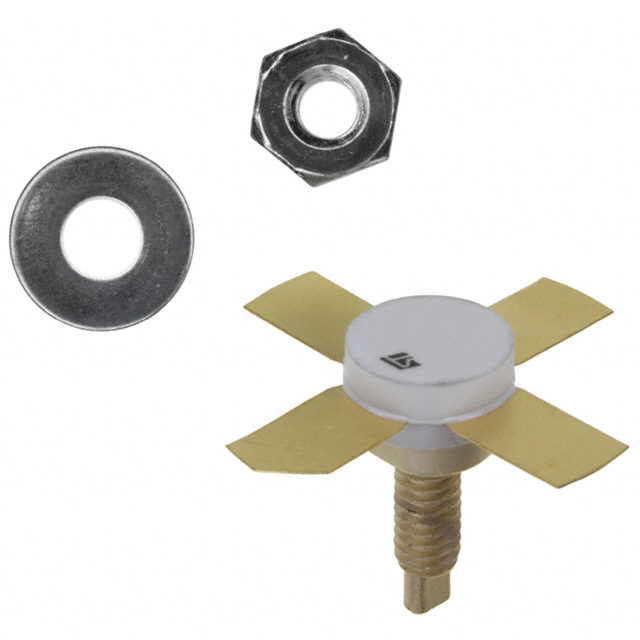

SD1274
RF TRANS NPN 16V M135
- Üretici
- STMicroelectronics
- Paket/Kılıf
- M135
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- SD1274
SD1274 Hakkında
SD1274, STMicroelectronics tarafından üretilen NPN bipolar RF transistörüdür. 16V collector-emitter breakdown voltajı ile radyo frekans uygulamaları için tasarlanmıştır. Maksimum 8A collector akımı ve 70W güç yönetme kapasitesi ile orta güçlü RF amplifikasyonu, switchleme ve sinyal işleme uygulamalarında kullanılır. Surface Mount M135 paketinde sunulan bu transistör, frekans modülasyon (FM), profesyonel telsiz sistemleri ve 200°C'ye kadar çalışabilen yüksek sıcaklık ortamlarında veri iletişim devreleri gibi uygulamalara uygun olup, şu anda üretimi durdurulmuştur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 8A |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 20 @ 250mA, 5V |
| Gain | 10dB |
| Mounting Type | Surface Mount |
| Operating Temperature | 200°C (TJ) |
| Package / Case | M135 |
| Part Status | Obsolete |
| Power - Max | 70W |
| Supplier Device Package | M135 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 16V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
