Diyotlar - Doğrultucular - Tekil

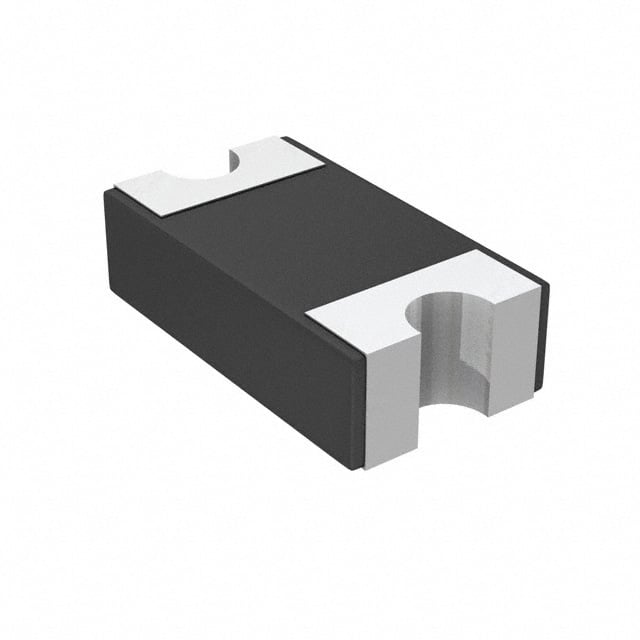

SD1206T040S3R0
DIODE SCHOTTKY 0805
- Üretici
- Elco (AVX)
- Paket/Kılıf
- 1206 (3216 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SD1206T040S3R0
SD1206T040S3R0 Hakkında
SD1206T040S3R0, Elco (AVX) tarafından üretilen Surface Mount Schottky diyottur. 1206 (3216 Metric) paket içinde tasarlanmış olan bu komponent, 40V DC reverse voltaj kapasitesi ve 3A ortalama doğrultulmuş akım (Io) sağlar. Maximum 550 mV forward voltaj düşüşü (Vf) ile karakterize edilir. Fast Recovery özelliği sayesinde 500ns'den düşük ve 200mA'den yüksek akım koşullarında hızlı anahtarlama performansı sunar. -55°C ile 125°C arasında çalışan bu diyot, güç kaynakları, AC-DC dönüştürücüler ve boost konvertörleri gibi uygulamalarda doğrultma ve koruma işlevleri için kullanılır. Ters kaçak akımı 40V'de 200µA'dir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 3A (DC) |
| Current - Reverse Leakage @ Vr | 200 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | 1206 (3216 Metric) |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | 1206 |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 550 mV @ 3 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
