Diyotlar - Doğrultucular - Tekil

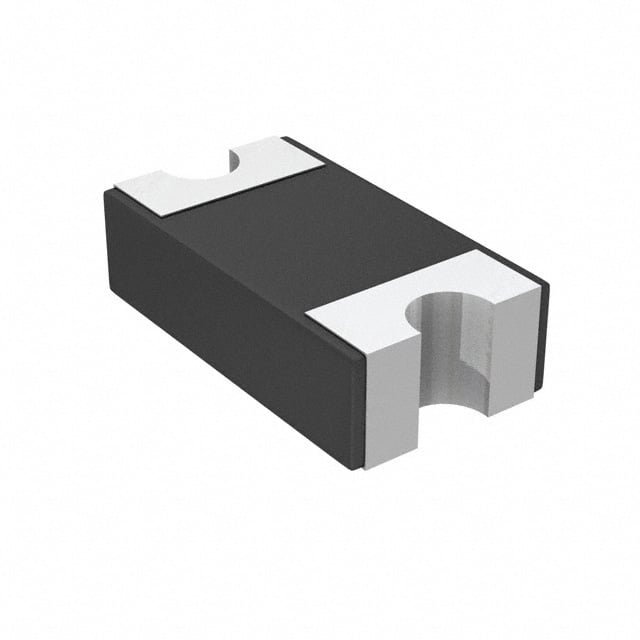

SD1206T040S2R0
DIODE SCHOTTKY 40V 2A 1206
- Üretici
- Elco (AVX)
- Paket/Kılıf
- 1206 (3216 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- SD1206T040S2R0
SD1206T040S2R0 Hakkında
SD1206T040S2R0, Elco (AVX) tarafından üretilen Surface Mount Schottky diyottur. 40V ters gerilim (Vr) ve 2A ortalama düzeltilmiş akım (Io) ile çalışan bu komponent, 500mV forward gerilime sahiptir. 1206 (3216 Metric) SMD paketinde sunulan diyot, -55°C ile 125°C arasında güvenli şekilde çalışabilir. Fast Recovery özelliği sayesinde (≤500ns, >200mA akım), güç kaynakları, RF uygulamaları ve anahtarlama devrelerinde kullanılır. Düşük reverse leakage akımı (200µA @ 40V) ile uzun ömürlü performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 2A (DC) |
| Current - Reverse Leakage @ Vr | 200 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | 1206 (3216 Metric) |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | 1206 (3216 Metric) |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 500 mV @ 2 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
